爱鑫微推出超薄高性能SDM卡规范模组解决方案

  • Written by Aiostar
  • 2021-4-22

点击:2546

爱鑫微推出超薄高性能SDM卡规范模组解决方案

在显示屏变得越来越薄,高能效越来越重要之际,杰和科技推出了能够集成到时尚一体机设计的SDM-S和SDM-L模组。爱鑫微SDM卡规范模组采用轻巧的小型外观设计,摒弃了外壳,适用于纤薄型集成显示屏,例如众多服装品牌店纷纷采用的智能试衣镜等。

作为英特尔®SDM-L模块的参考设计厂商,爱鑫微电子推出的SDM卡规范模组使得全新可扩展的一体化设计成为可能,该模块可以集成到可视化物联网应用中,例如占用空间很小却对性能要求很高的迎宾屏幕和智能床头终端等。

爱鑫微SDM-S采用入门级处理器 RK3399Atom N4000 ,尺寸109×60mmSDM-L搭载英特尔第七代KabyLake-U高性能处理器,尺寸110×175mm。爱鑫微SDM卡规范模组是一体化解决方案的理想选择,对屏厂、系统集成商和独立软件供应商都是重大利好。


SDM是什么

SDM(智能显示模块)是英特尔继2010年推出开放式可插拔规范Intel® OPS之后推出的另一统一规范,其目的是为了将标准化模块导入高度差异化的媒体播放器市场。随着越来越多SoC广告屏的出现,x86需要对屏厂提供出货前的一体整合解决方案,SDM没有外壳,采用标准化PCIe接口,插入屏幕底板可快速整合成为一体化的解决方案。SDM的推出可以帮助屏厂提供更多聚焦垂直行业的适用屏。

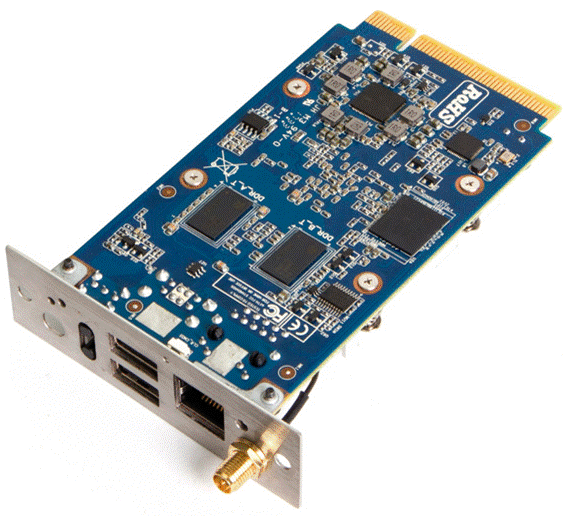

爱鑫微电子SDM-LSDM-S模组产品

爱鑫微电子作为Intel® SDM规格最早的参考设计者之一,推出了独立研发的SDM-S模组,并发布了世界上第一款SDM-L模组。

爱鑫微电子SDM-L模组搭载英特尔®Celeron 3865U/Kabylake Core i3-7100U/ i5-7200U/7300U /7500U处理器,支持DDR4内存(Max.32GB),并提供HDMI视频输出端口,可播放4k 60HZ分辨率的视频及图像。

规格参数如下:

处理器

CPU

Intel英特尔 Skylake-U I3 6100U 2.3GHZ 双核四线程

(I3 6100U/I5 6200U/I7 7500U)

芯片组

Intel® SOC

BIOS

AMI 32Mbit,支持无盘启动、网络唤醒、上电开机、看门狗等功能

内存

容量

4GB SO-DIMM DDR4 2133 MHz memory ,  Max.32GB

存储

M.2

PCIE

128G SSD

1Xm.2 PCIE

显示

芯片组

输出





CPU集成显卡HD Graphics 520

HDMI+HDMI+HDMI单显 ,双显,三显(同/异步显示)

1 ×HDMI     (最大支持分辨率:3840x2160 60HZ)

网络

芯片

WIFI

1 × RTL8111H  10/100/1000M(RJ45   LAN)

1 x intel 1000M SFP(光纤可选)

1 x WIFI Module support   802.11b/g/n (Mini   PCIE half card)

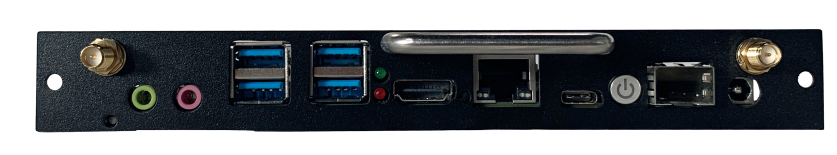

I/O

USB 3.0

Type-c

Power button

Reset

SDM接口

    COM

LED灯

一键还原

DC JACK

音频

4x USB3.0

1x type-c

1 × power button

1 × Reset button

 1   ×   SDM接口(金手指)

1 × RS232 COM(可选)

            1 x 电源指标灯&1x硬盘指标灯

            1 x 硬件系统一键还原

1 × DC JACK

1 × LINE-OUT   &  MIC-IN ,集成6声道音效ALC662声卡芯片

电源

输入

额定功耗

DC    12~19V

45W

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

尺寸

175mm (L) x 110mm (W)

环境

温度

湿度

工作温度:0°C ~50°C   储存温度:-20~70°C

5%~90% 无冷凝

操作系统

版本

Windows 10/Windows 7 / windows8 / Linux



爱鑫微电子SDM-S模组搭载英特尔®Atom N4000处理器,处理器频率高达支持2-4 GB 内存和 32-128 GB 闪存,支持4K 60HZ分辨率的视频及图像。


爱鑫微电子SDM模组的优势

1. 商业解决方案

专为数字标牌、公共售货亭、专业监视器、销售点、魔镜投影、床头终端、迎宾屏幕等应用需求而优化。

2. 双尺寸供应

爱鑫微电子 SDM–S模组 60 毫米 x 100 毫米)和SDM–L 模组(175 毫米 x 100 毫米),最大高度为 20 毫米,以上尺寸不连附件。

3. 可扩展

可满足未来需求的卡缘连接器可支持多代英特尔® 处理器、功能和显示分辨率。

4. 灵活集成

可内置或外接显示器,充分实现集成灵活性

爱鑫微电子SDM模块应用成功案例

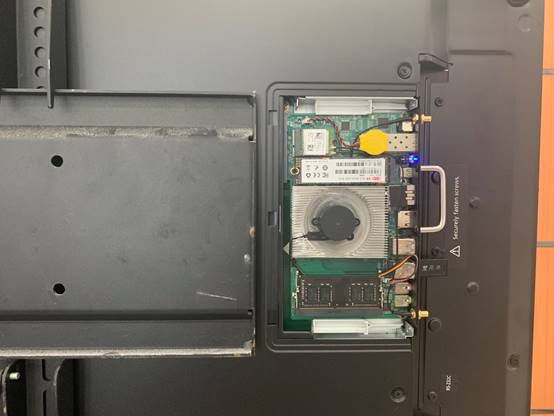

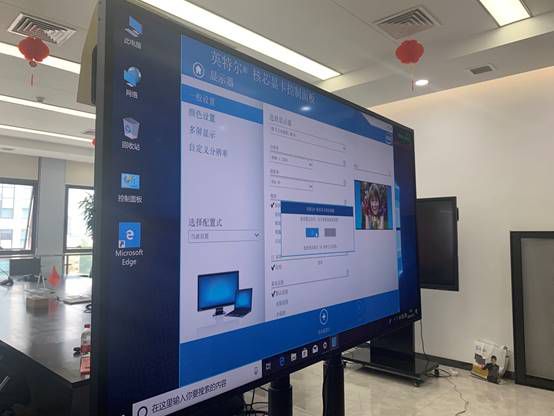

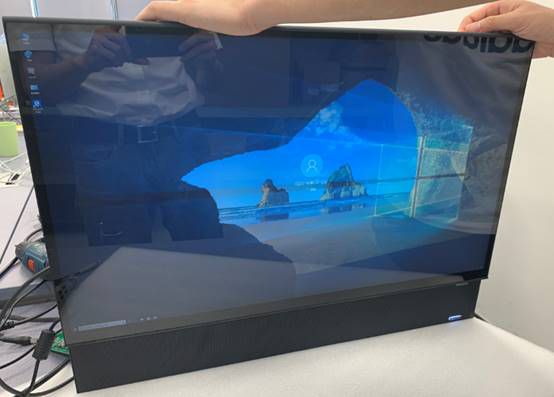

爱鑫微电子作成功为土尔其家电行业巨头定制了搭载SDM-SSDM-L模组的27寸触摸屏一体机产品以及日本显示巨头65寸商用显示设备一体机,该产品应用于数字货架解决方案。除此之外,该一体机还适用于商超零售、餐饮零售、医疗健康等行业。该方案采用无风扇静音设计,能耗低,支持长时间运作,可应用于狭小空间。

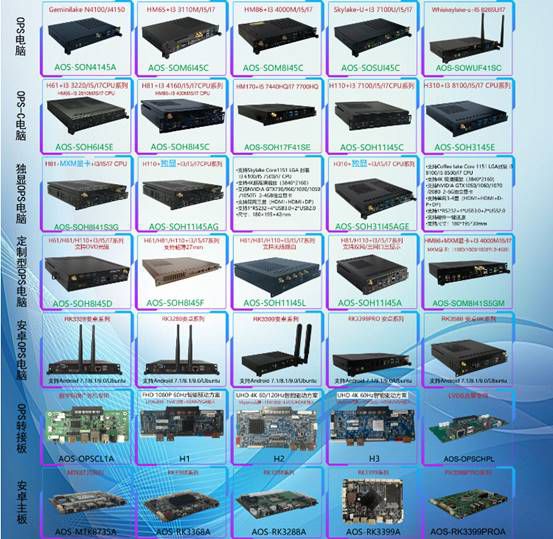

爱鑫微电子是国内OP S电脑产品线最全的研发、生产、销售为一体的厂家,同时提供OEM

/ODM定制服务,目前主产品线为:

OPS电脑:Baytrail-J1800/J1900/Baytrail-CR Z8350/GeminiLake-N4000/N4100/J4105/J4005 CPU/HM76+2-3 代CPU/HM86+4代CPU/Skylake-u+6-7 代CPU/Whiskeylake-u+8-10代CPU/tigerlake-u+11代CPU。

OPS-C电脑:HM76+2-3代CPU/HM86+4代CPU/H77+2-3代CPU/H81+4代CPU/H110+6-7代CPU/ H310+8-9代CPU/H510+10-11代CPU。

独显OPS电脑:H81+4代CPU+独显GT730/960/1030/1050/1050TI/1650 2-4GB/ H110++6-7代CPU+独显GT730/960/1030/1050/1050TI/1650 2-4GB/ H310、H510+8-9-10-11代CPU +独显GT730/960/1030/1050/1050TI/1650、1060/1070 2-4-6GB显卡。

国产化OPS电脑:国产CPU飞腾FT-2000/4 /兆芯KX-6000系列CPU+国产操作系统(UOS/Deepin/Kylin)系列OPS-C电脑

定制型OPS-C电脑:带DVD光驱系列OPS-C电脑/超薄27MM系列OPS-C电脑/带无线路由器系列OPS-C电脑/带采集卡系列OPS-C电脑/带双网口三网 口/光端机OPS模块/SDI OPS模块/光纤SFP OPS电脑模块/双HDMI系列OPS电脑。

安卓OPS电脑:RK3328 安卓OPS电脑/RK3288 安卓OPS电脑/RK3399 安卓OPS电脑/RK3399PRO 安卓OPS电脑/RK3588 安卓OPS电脑系列/4K 30HZ/4K 60HZ/ 8K显示OPS电脑。

OPS转接小板:支持3USB+HDMI/支持6USB+HDMI/支持5USB+HDMI+RJ 45网口/支持支持5USB+HDMI+VGA+RJ45网口/支持LVDS点屏/支持Vbyone 点屏。




深圳市爱鑫微电子有限公司(以下简称“AIOSTAR”)是一家集研发、生产和销售于一体的高新技术企业,同时是Intel、AMD、NVIDIA等芯片厂 商紧密的合作伙伴。公司主营工业主板(ITX/3.5寸/NANO等)、播放终端、MINI PC、商用主机、OPS电脑、OPS可插拔式电脑模块、OPS主板、BOX-PC、网络安全硬  件平台、服务器、工业平板电脑、一体化工作站等产品。目前,产品已广 泛应用于DS、MIDS、IWB、POS、自助查询、零售金融、工业自动化,智能 交通,网络信息安全,通讯、智能安防,云计算、石油石化、医疗、军事  装备等多个领域。公司高度重视客户的需求和满意度,针对不同的客户需  求,能够快速做出积极的响应,为其进行量身设计并提供个性化的OEM/OD M服务。
