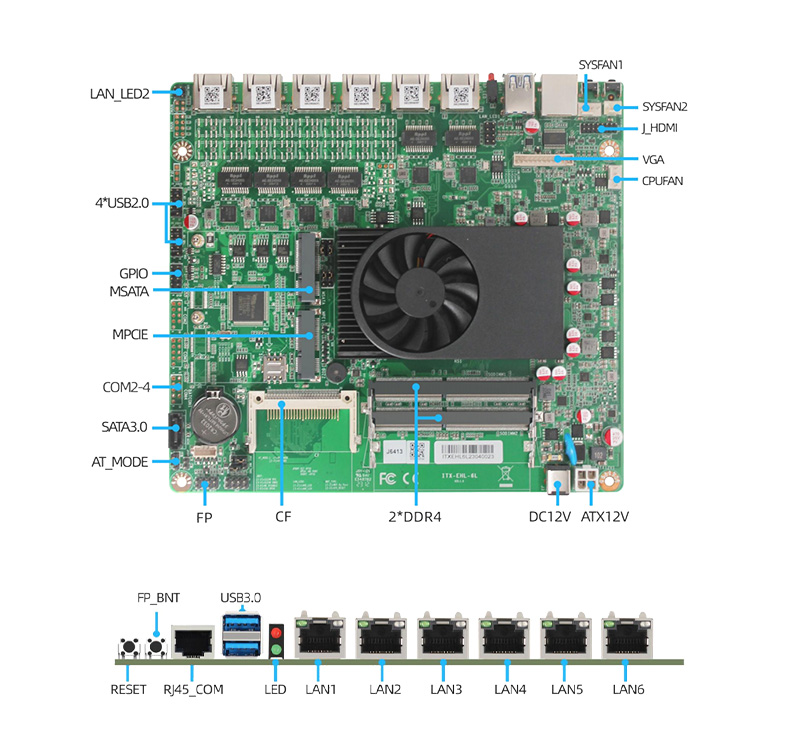

芯片组

Intel®SOC

BIOS

AMI 32Mbit，支持无盘启动、网络唤醒、上电开机、看门狗等功能

内存

容量

2* DDR4 3200MHz 内存插槽，内存最大支持 32GB

存储

MSATA

SATA

CF

1*M.SATA

1*SATA3.0

1*CF

显示

输出

HDMI+VGA双显，支持同步或异步显示

1 × VGA   （最大支持分辨率：2048×1536）

1 ×HDMI   （最大支持分辨率：3840x2160）

网络

芯片

SIM

6*Intel i225/i226 2.5G 网卡,LAN3-6 支持 Baypass

1*SIM 卡槽

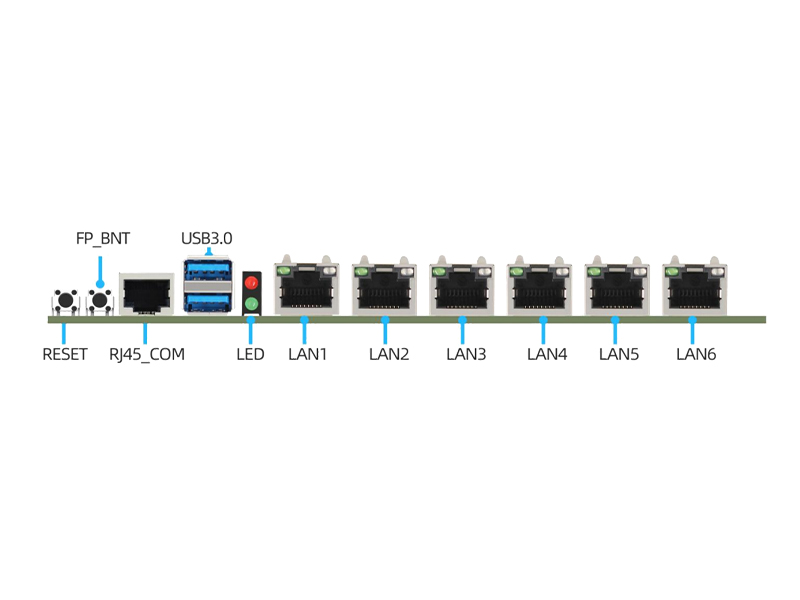

I/O

USB

LAN

COM

FP

RESET

2*USB3.0 接口

6*LAN

1* RJ45-COM1 接口，支持 RS232， 二选一

1*FP_BNT (开关）

1*RESET (重启）

板载功能

USB

COM

扩展槽

FP

GPIO

CPUFAN

4*USB2.0 2*5Pin

3*COM（COM2 支持 RS232/485/422）

1*M-PCIE（支持 USB 信号）

1*FP 2*4Pin

1*GPIO 2*5Pin

1*CPUFAN 1*4Pin ，2*SYSFAN 1*4Pin

电源

输入

DC12V 输入

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

尺寸

180mm (L) x 200mm (W)

环境

温度

湿度

工作温度：0°C ~50°C   储存温度：-20~70°C

5%~90% 无冷凝

操作系统

版本

Windows 10/Windows 11/ Linux

AOS-MNJ646LM

Intel J6412

Intel J6413
