芯片组

Intel®Coffee Lake

BIOS

AMI 128M BIOS，ACPI supported，来电开机

内存

容量

2×DDR4  2133/2666通道内存插槽，SODI MM，最大支持 32GB

存储

M.2

SATA

MSATA

1*M.2(NVME)

2*SATA3.0

1*MSATA

显示

输出

HDMI+VGA，双显，支持同步或异步显示

     1×HDMI（2×8pin 排针，2.0mm）

1×VGA（1×12pin 排针，2.0mm）

1X EDP,支持同步或异步显示

网络

芯片

SIM

8*LAN（Intel i225/i226， LAN1-4 支持 BY PASS)

1*SIM 卡槽

I/O

USB

COM

LAN

LED

开关

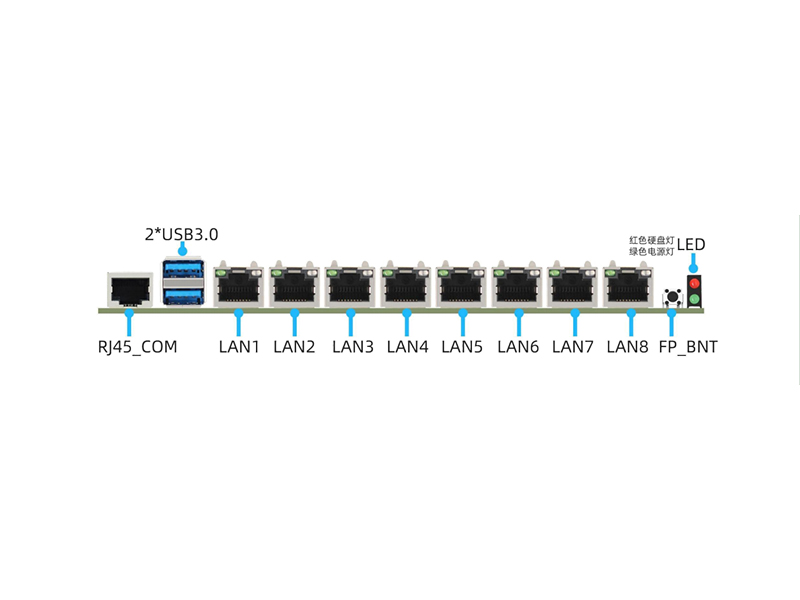

2*USB3.0 接口

1*RJ45_COM（支持 RS232，Console）

8*LAN千兆网口

1*LED

1*FP

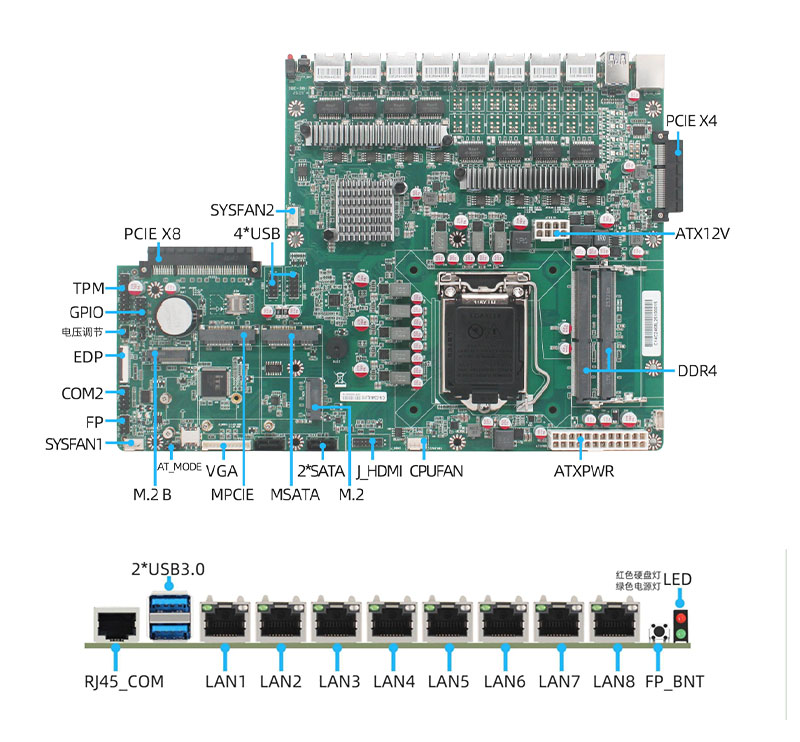

板载功能

USB

COM

M.2

PCIE

FP

TPM

GPIO

CPUFAN

YSFAN

AT-MODE

4*USB2.0 2*5Pin

1*COM2（ RS232，2*5Pin）

1*M.2 B-Key（4G/5G）

1*PCI E x8，1*PCI E x4

1*FP 2*4Pin

1*TPM 2*10Pin

1*GPIO 2*5Pin

1*CPUFAN1*4Pin

2*SYSFAN 1*4Pin

1*AT-MODE（1-2：OFF，2-3：ON)

电源

输入

ATX 24Pin 供电

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

尺寸

295mm (L) x 210mm (W)

环境

温度

湿度

工作温度：0°C ~50°C   储存温度：-20~70°C

5%~90% 无冷凝

操作系统

版本

Windows 10/Windows 11/ Linux

AOS-

Intel I3-8100

Intel I5 8400T

Intel I7-8700

Intel I5 9500

Intel I7 9700T
