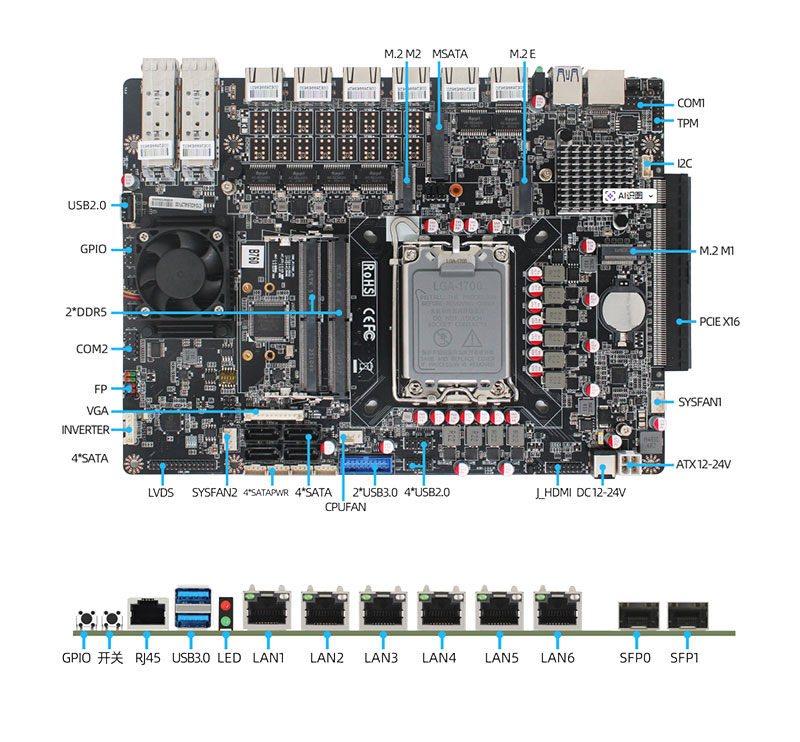

芯片组

Intel® B760

BIOS

AMI 128M BIOS，ACPI supported，来电开机

内存

容量

2×DDR5 内存槽，5600MHz，SODIMM，内存最大支持 64GB

存储

SATA接口

M.2接口

4×SATA 3.0，最大传输速率 6Gb/s

2×M.2 SSD 2280（NVME PCIe3.0 x4）

显示

图形控制器

输出

CPU 内建 (具体性能视 CPU 而定)

HDMI+VGA+LVDS，三显

     1×HDMI（2×8pin 排针，2.0mm）

1×VGA（1×12pin 排针，2.0mm）

1×LVDS（2×15pin 排针，2.0mm）

网络

芯片

SFP

6×10/100/1000M，RJ45（Intel i225/i226），LAN3-6 支持 Bypass

2×SFP_CAGE 光口

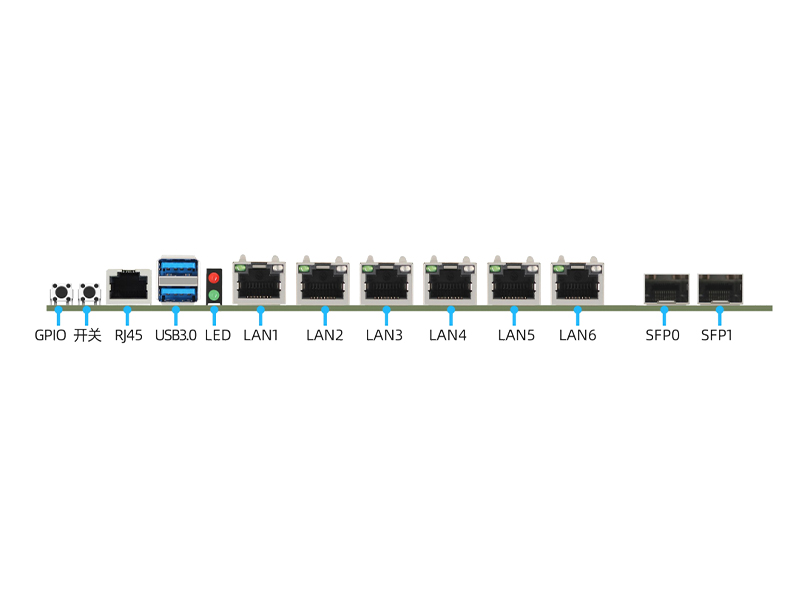

I/O

RJ45/COM1

USB 3.2

LAN

USB

GPIO

开关

1×RS232，RJ45 接口和 COM1 排针二选

2×USB3.2 Gen 10GB，2×USB3.2 2×10Pin 排针2.00mm

6×LAN

2×USB 3.0

1×GPIO

1×开关

板载功能

PCIE

MPCIE

WIFI

4G/5G

12C

TPM

COM2

USB 2.0

1×PCIE |16X，90 度侧插

1×MPCIE/MSATA

1×M.2 E-KEY(PCle3.0/2.0 协议，支持 WIFI/BT 模块)

2×M.2 B-KEY(USB2.0/USB3.0协议，支持4G/5G 模块)

扩展支持 GPIO 带隔离 16 路

TPM2.0 硬件加密

1×RS232/485 ，2×5pin 排针 2.54mm

4×USB2.0 2×5Pin 排针2.54mm，1×加密 USB2.0 端口

电源

输入

电压

风扇

DC 12-24V，DC 头 5.5×2.5mm

+12V，3.3V，5V，CPU Vcore，DDR Power 电压检测

1×CPUFAN，2×SYSFAN

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

尺寸

245mm (L) x 180mm (W)

环境

温度

湿度

工作温度：0°C ~50°C   储存温度：-20~70°C

5%~90% 无冷凝

操作系统

版本

Windows 10/Windows 11/ Linux

AOS-MNB760I6L2SM

Intel Core i3-12100T    3.6GHz(4核)

Intel Core i3-13100T   3.0GHz(4核)

AOS-MNB760F6L2SM

Intel Core i5-12400T   2.0GHz(6核)

Intel Core i5-13400    2.9GHz(6核)

AOS-MNB760J6L2SM

Intel Core i7-12700T   2.0GHz(8核)

Intel Core i7-13700    2.9GHz(8核)
