芯片组

Intel® Z390 Chipset, TDP 6W

BIOS

AMI 32Mbit，支持无盘启动、网络唤醒、上电开机、看门狗等功能

内存

容量

DDR4-2133  4G，2*U-DIMM, up to 32 GB (⾼频率内存可以⾃动兼容 )

存储

SATA接口

M.2接口

2*SATA 3.0

1* M.2 KEY-M ⽀持 NVME/SATA ⾃适应

128G

显示

芯片组

输出

Intel CPU 集成 UHD 显示控制器

1*VGA: max resolution up to 1920*1200@60Hz

1*HDMI: max resolution up to 4096*2160@24Hz

网络

芯片

WIFI/4G/5G

1 ×  10/100/1000M（6×RJ45 LAN）

1 x WIFI/3G/4G （M.2 ）

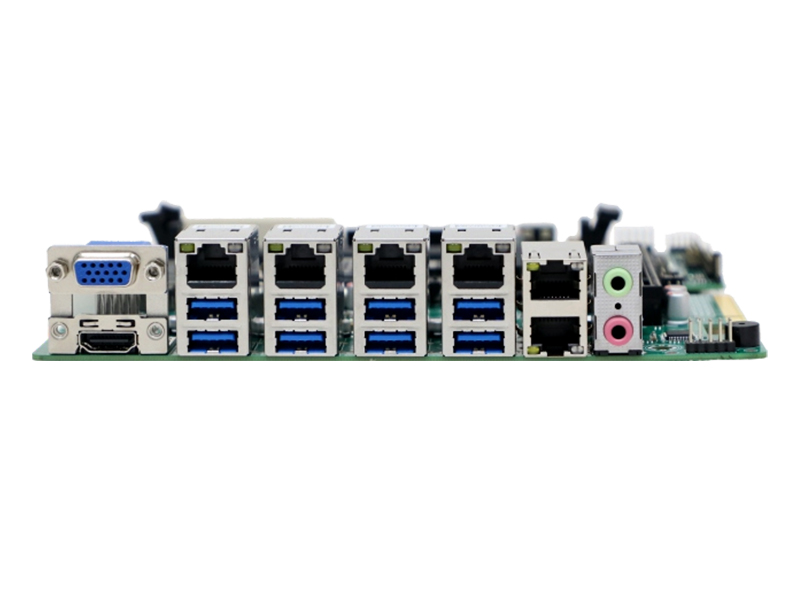

I/O

USB 3.0

HDMI

DC JACK

音频

8x  USB3.0（双层 USB 3.0 Type-A）

1× HDMI/VGA

1 × DC JACK接口

1 × LINE-OUT &  MIC-IN

板载功能

COM口

USB

LED

GPIO

PCIe

JCASH

BIOS

6 个 RS232 串⼝ ，COM1 ⽀持 RS232/RS422/RS485 跳线选择

COM2 ⽀持 RS232/RS485 跳线选择 ，COM1&COM2 ⽀持 Pin9 5/12V 供电

1*USB插针（可扩展2*USB2.0）最多支持6组USB2.0

1*SATA LED

8个GPIO可编程（可选）

1*PCIe x16

1*PCIe x8 ⾦⼿指,可以扩展两个 PCIE X4 或 8 个 PCIE X1

1*JCASH(钱箱接口，搭配HY钱箱板)

AMI UEFI BIOS

电源

输入

额定功耗

ATX

90W

AT

输出

间隔

中断、系统重启

255级定时间隔

物理参数

尺寸

190mm (L) x 190mm (W)

环境

温度

湿度

工作温度：0°C ~50°C   储存温度：-20~70°C

5%~90% 无冷凝

操作系统

版本

Windows 10/Windows 11/ Linux/、Server 2008/2012

AOS-MAZ39I66H

  CPU: i3-6100主频3.7GHz

CPU: I3-7100主频3.9GHz

CPU: I3-8100主频3.6GHz

CPU: I3-9100主频3.6GHz

AOS-MAZ39F66H

CPU: I5-6400主频2.7GHz

CPU: I5-7400主频2.9GHz

CPU:I5-8500T主频2.1GHz

CPU: I5-9400T主频1.8GHz

AOS-MAZ39J66H

CPU: I7-6700T主频2.8GHz

CPU:I7 7700T 主频2.9GHz

CPU: I7-8700主频3.2GHz

CPU: I7-9700T主频2.0GHz
