产品类型

 标准MINI-ITX工业主板

处理器

支持Intel LGA1200封装的Gen10&11 i9/i7/i5/i3/G全系CPU TDP高达65W

芯片组

Intel® H510芯片组

内 存

2条260Pin DDR4 SO-DIMM内存插槽, 单根32GB最大支持64GB

依据所配CPU支持内存规格DDR4-2133/2400/2666/2933/3200

显示控制器

Intel CPU集成显示控制器(依据所配CPU不同)

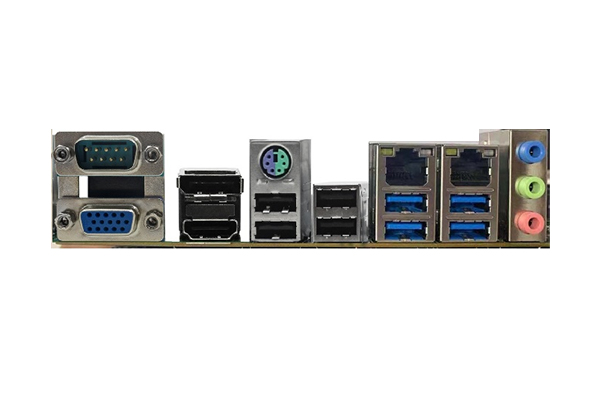

显示接口

三显示输出接口VGA、DP、HDMI，支持双显模式

存 储

标配2个SATA3.0

标配1个M.2 2280 Key-M支持SATA协议SSD

音 频

后IO支持Mic-in+Line-out+Line-in

支持带功放数字音频输出(4Pin wafer)

网 络

2个Intel高速以太网口: LAN1 i219V,i226-V

USB

4个USB3.0 Type A(后I/O), 4个USB2.0 (后I/O）

2个USB2.0(内部插针,其中一个Port与板内M.2 2230 的USB信号二选一）

I²C/SM bus

一个4Pin I²C Bus接口

串 口

6个串口，COM1支持RS232/485，COM2~COM6支持RS232

COM2&COM3支持Pin9 +5/12V供电，COM3可选TTL电平

键盘鼠标接口

1个PS/2 二合一接口与两个USB采用3合1连接器

数字I/O

8位数字I/O，提供电源和地，+5V电平

eSPI总线接口

提供1个eSPI总线接口（2x6Pin wafer可扩展多四个RS232或RS422/485串口）

TPM/TCM接口

板载加密芯片SLB9670(SLB9672)支持TPM2.0(默认) / BOM可选TCM芯片

电 源

ATX电源供电，支持ATX/AT开关机模式

扩展总线

1个x16插槽(10代CPU支持PCIe3.0,11代CPU支持PCIe4.0)

标配1个M.2 2230 Key-E支持Wifi/BT

工作环境大气条件

温度范围0℃～60℃，相对湿度10%～85%，大气压85~105kPa

储存环境大气条件

温度-40℃～85℃；相对湿度5%～95%(40℃)，大气压85~105kPa

Watch Dog

255级可编程秒/分，支持超时中断或系统复位

BIOS

AMI UEFI BIOS，RCT计时时钟精度20PPM以内

操作系统

Win10 x64，Win11 x64，Linux Ubuntu 18.04

PCB外观配色

PCB采用绿油

AOS-MAH510J

H510

2

3(2)

2SATA

4

5

6

2

1

2
