CPU

RK3588S 四核Cortex-A76+四核Cortex-A55，最高主频2.4GHz

RK3588S Quad-core Cortex-A76 and Quad-core Cortex-A55, up to 2.4GHz

DDR

LPDDR4 4GB（8GB|16GB|32GB可选）

LPDDR4 4GB (8GB|16GB|32GB optional)

存储

Storage

默认标配32GB EMMC NAND芯片，可扩展至最大256GB

The default comes with an 32GB EMMC NAND chip that can scale up to 256GB

LVDS

30针行业标准双路LVDS接口，支持VESA/JEITA格式，最高支持1080P输出

30-pin industry-standard dual LVDS supporting VESA/JEITA format up to 1080P output

MIPI-DSI

31-Pin FPC MIPI-DSI显示接口，最高支持1920x1200输出

31-Pin FPC MIPI-DSI display port supporting up to 1920x1200

HDMI输出

HDMI Output

1路HDMI 2.1标准显示接口，最高支持8K输出（eDP和HDMI复用，只能二选一）

1 HDMI 2.1 standard display interface supports up to 8K output

HDMI输入

HDMI Input

HDMI 2.0/1.4b标准输入接口，最高支持1080p@60Hz

HDMI 2.0/1.4b standard video input interface, up to 1080p@60Hz

EDP

30针行业标准FPC EDP接口，支持1~2通道模式，最高支持1080P输出

30-pin common FPC EDP supporting 1~2 lanes format up to 1080P output

耳机/麦克

HP/MIC

支持美标4段耳麦一体3.5mm插座（左-右-地-麦克）

Support CTIA 4-pole HP/MIC socket (Left-Right-GND-Mic)

线路输出

Line Output

支持标准左右声道线路输出（排针接口）

Support standard left and right channel line output (pin header)

功放输出

Amplifier output

8欧·6W双路音频功放输出

8 Ohm 6W Dual Audio Amplifier Output

MIC输入

MIC Input

单端MIC输入（排针接口）

Single-End MIC input (pin header)

线路输入

Line Input

支持标准左右声道线路输入（排针接口）

Support standard left and right channel line input (pin header)

USB接口

USB Interface

2个横插接口（USB Host 2.0x1和USB OTG 3.0x1），1个TYPE-C插座，6个内置排针（USB Hub 2.0x4、USB Host 2.0x1和USB OTG 3.0排针x1复用）

2 horizontal connectors (USB Host 2.0x1 and USB OTG 3.0x1), 1 TYPE-C socket, 6 pin headers (USB Hub 2.0x6, USB Host 2.0x1 and USB OTG 3.0 pinx1 reuse)

串口

Serial Port

2个TTL/RS-232/RS-485兼容内置，4个TTL/RS-232兼容内置

2 TTL/RS-232/RS-485 compatible, 4 TTL/RS-232 compatible

TF卡

Micro SD Card

自弹式TF卡插座，最高支持256GB TF卡

Self-elastic micro SD card socket, up to 256GB capacity

摄像头

Camera

支持800万的像素以内USB摄像头

Support USB camera within 8 million pixels

WIFI

内置高性能SDIO接口WiFi6模块，支持IEEE 802.11 a/b/g/n/ac/ax，默认配置双频WIFI

Built-in high performance SDIO interface WiFi6 module, support IEEE 802.11 a/b/g/n/ac/ax, dual-band is configured by default.

蓝牙

Bluetooth

内置高性能串口BT模块，支持V2.1+EDR/BT v3.0/BT v3.0+HS/BT v4.0/BT v5.0

Built-in high performance serial interface BT module with support for V2.1+EDR/BT v3.0/BT v3.0+HS/BT v4.0/BT v5.0

以太网口

Ethernet

1路10/100/1000M自适应以太网RJ45网口+4芯POE供电排针

1 port 10/100/1000M Adaptive Ethernet RJ45 connector + 4-Pin POE header

PCIE 4G/5G

行业标准PCIE 4G/5G模块接口

Industry standard m-PCIE 4G module interface

背光控制

Backlight Control

1路行业标准液晶屏背光控制接口，支持背光开关和亮度调节

1 port Industry standard LCD backlight control header, support for backlight switch and brightness adjustment

红外遥控

Infrared RC

标准红外接收排针接口

Standard infrared receiver pin header

GPIO信号

GPIO Signals

最高8路GPIO信号，可扩展GPIO按键和/或3.3V输入/输出

Up to 8-way GPIO signals for such as GPIO buttons and/or 3.3V digital input/output

I2C总线

I2C Bus

I2C排针和FPC接口，可扩展I2C电容屏等

I2C pin header and FPC for I2C capacitive screen and etc

CLK时钟

CLK Clock

1路CLKO同源时钟信号

1 CLKO homologous clock signal

M.2 PCIE NVME接口

M.2 PCIE NVME Port

1路M.2 PCIE NVME SSD插座，支持M.2 NVME 2280的固态硬盘

1 Supports M.2 PCIE NVME SSDS, support for M.2 NVME 2280 SSDS

CAN总线

CAN Bus

1路CAN排针接口，可扩展CAN总线外设

1 CAN pin headers for CAN Bus peripherals

实时时钟

Real Time Clock

超低功耗RTC电路（带CR1220纽扣电池），并可支持定时开关机

Ultra-low-power RTC circuit (CR1220 battery) with timer and alarm functionalities

指示灯

LED Indicator

红色待机指示和绿色工作指示灯

Red LED indicator for standby and green LED indicator for running

按键

Buttons

烧录键（RECOVERY）和电源键

Recovery mode button and power switch button

电源输入

DC Input

支持9~15V宽电压直流电源输入

Supports 9~15V wide voltage DC power input

环境要求

Ambient Requirement

工作温度-20°C ~ 70°C，工作湿度0%~95%（不结露）

Working temperature -20°C ~ 70°C, working humidity 0%~95% (non-condensing)

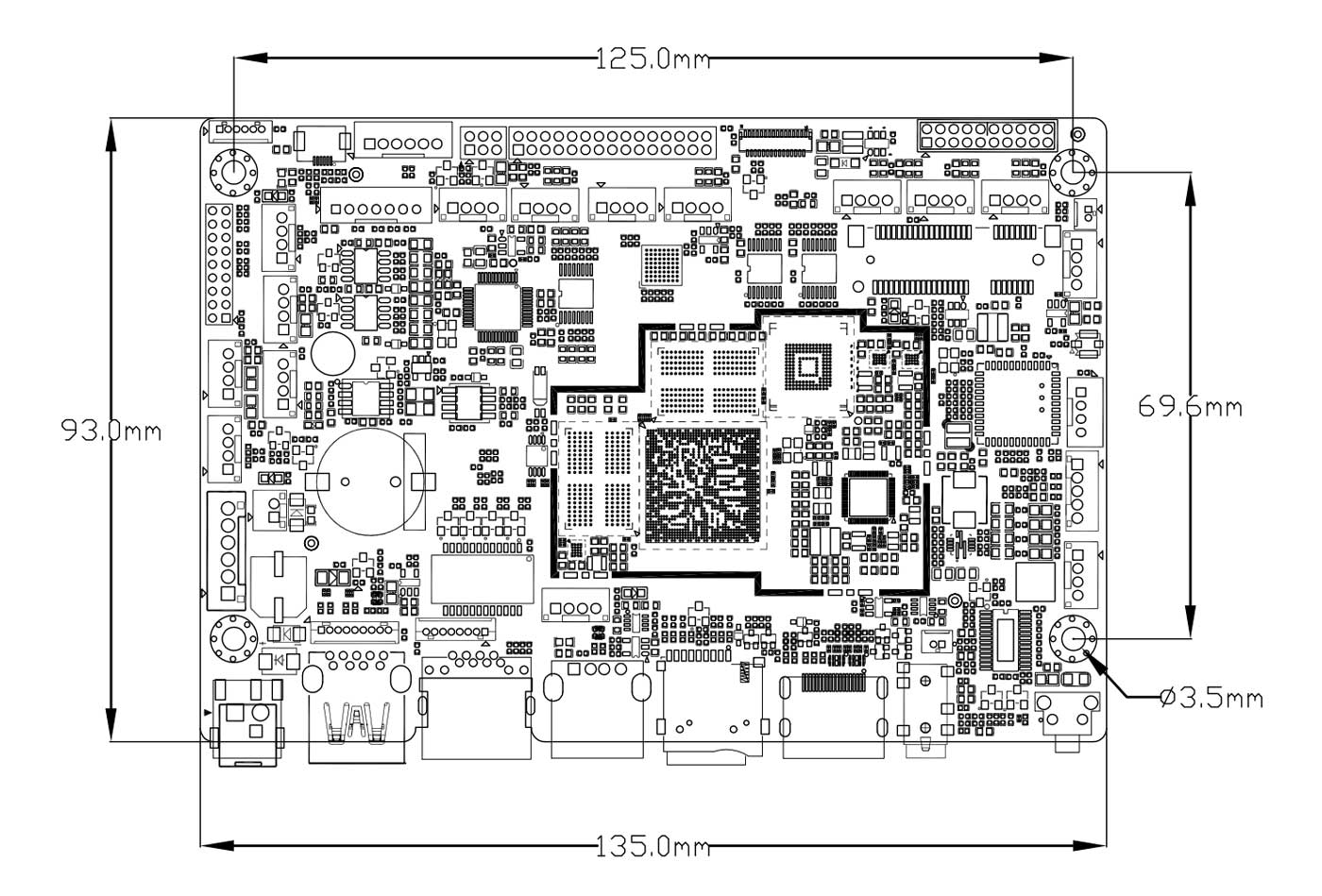

物理尺寸

Physical Size

长*宽*高（135mm*93mm*9mm），PCB正面高度7.5mm

Length*Width*Height (135mm*93mm*9mm), PCB top side height 7.5mm

操作系统

Operating System

推荐安卓12.0，可选Linux Buildroot/Debian 11/Ubuntu-20.04

Recommended Android 12.0, Linux Buildroot/Debian 11/Ubuntu-20.04 optional
