CPU

RK3588 四核Cortex-A76+四核Cortex-A55，最高主频2.4GHz

RK3588 Quad-core Cortex-A76 and Quad-core Cortex-A55, up to 2.4GHz

DDR

LPDDR4 2GB（4GB|8GB|16GB|32GB可选）

LPDDR4 2GB (4GB|8GB|16GB|32GB optional)

存储

Storage

默认标配16GB EMMC NAND芯片，可扩展至最大256GB

The default comes with an 16GB EMMC NAND chip that can scale up to 256GB

LVDS

30针行业标准双路LVDS接口，支持VESA/JEITA格式，最高支持1080P输出

30-pin industry-standard dual LVDS supporting VESA/JEITA format up to 1080P output

MIPI-DSI

31-Pin FPC MIPI-DSI显示接口，最高支持1920x1200输出

31-Pin FPC MIPI-DSI display port supporting up to 1920x1200

HDMI输出

HDMI Output

2路HDMI 2.1标准显示接口（一路和EDP复用），最高支持8K输出

2 HDMI 2.1 standard display interface supports up to 8K output (one is mixed with EDP)

HDMI输入

HDMI Input

HDMI 2.0/1.4b标准输入接口，最高支持4K@60Hz

HDMI 2.0/1.4b standard video input interface, up to 4K@60Hz

EDP

20针行业标准双路EDP接口，支持1~4通道模式，最高支持4K@60Hz输出

20-pin industry-standard EDP supporting 1~4 lanes format up to 4K@60Hz output

耳机/麦克

HP/MIC

支持美标4段耳麦一体3.5mm插座（左-右-地-麦克）

Support CTIA 4-pole HP/MIC socket (Left-Right-GND-Mic)

线路输出

Line Output

支持标准左右声道线路输出（排针接口+耳机接口）

Support standard left and right channel line output (pin header + headphone jack)

功放输出

Amplifier output

8欧·6W双路音频功放输出

8 Ohm 6W Dual Audio Amplifier Output

MIC输入

MIC Input

单端MIC输入（排针接口）

Single-End MIC input (pin header)

线路输入

Line Input

支持标准左右声道线路输入（排针接口）

Support standard left and right channel line input (pin header)

USB接口

USB Interface

2个横插接口（USB Host 3.0x1和USB OTG 3.0x1），8个内置排针（USB Hub 2.0x6、USB OTG 2.0x1和USB Host 2.0x1）

2 horizontal connectors (USB Host 3.0x1 and USB OTG 3.0x1), 8 pin headers (USB Hub 2.0x6, USB OTG 2.0x1 and USB Host 2.0x1)

串口

Serial Port

1个TTL/485兼容内置，4个TTL/232兼容内置

1 TTL/485 compatible, 4 TTL/RS-232 compatible

TF卡

Micro SD Card

自弹式TF卡插座，最高支持256GB TF卡（TF与CAN0复用）

Self-elastic micro SD card socket, up to 256GB capacity (TF is mixed with CAN0)

MIPI摄像头

MIPI Camera

支持最高1600万4-Lane MIPI CSI摄像头（选配）

Support MIPI CSI camera up to 16 million pixels (optional)

摄像头

Camera

支持800万的像素以内USB摄像头

Support USB camera within 8 million pixels

WIFI

内置高性能SDIO接口WiFi6模块，支持IEEE 802.11 a/b/g/n/ac/ax，默认配置双频WIFI

Built-in high performance SDIO interface WiFi6 module, support IEEE 802.11 a/b/g/n/ac/ax, dual-band is configured by default.

蓝牙

Bluetooth

内置高性能串口BT模块，支持V2.1+EDR/BT v3.0/BT v3.0+HS/BT v4.0/BT v5.0

Built-in high performance serial interface BT module with support for V2.1+EDR/BT v3.0/BT v3.0+HS/BT v4.0/BT v5.0

以太网口

Ethernet

2路10/100/1000M自适应以太网RJ45网口+4芯POE供电排针

2 port 10/100/1000M Adaptive Ethernet RJ45 connector + 4-Pin POE header

m-PCIE

行业标准m-PCIE 4G/5G模块接口

Industry standard m-PCIE 4G/5G module interface

背光控制

Backlight Control

2路行业标准液晶屏背光控制接口（LVDS和EDP），支持背光开关和亮度调节

2 port Industry standard LCD backlight control header for LVDS & EDP, support for backlight switch and brightness adjustment

红外遥控

Infrared RC

标准红外接收排针接口

Standard infrared receiver pin header

GPIO信号

GPIO Signals

最高8路GPIO信号（2路和TP复用、4路和TF卡复用），可扩展GPIO按键和/或3.3V输入/输出

Up to 8-way GPIO signals (2-way mixed with TP, 4-way mixed with TF) for such as GPIO buttons and/or 3.3V digital input/output

I2C总线

I2C Bus

I2C排针和FPC接口，可扩展I2C电容屏等

I2C pin header and FPC for I2C capacitive screen and etc

CAN总线

CAN Bus

2路CAN排针接口（一路和TF复用），可扩展CAN总线外设（选配）

2 CAN pin headers (CAN0 mixed with TF) for CAN Bus peripherals (optional)

SATA硬盘

SATA HD

标准SATA 3.0硬盘接口（带电源排针）

Standard SATA 3.0 hard disk port with power supply header

实时时钟

Real Time Clock

超低功耗RTC电路（带CR1220纽扣电池），并可支持定时开关机

Ultra-low-power RTC circuit (CR1220 battery) with timer and alarm functionalities

指示灯

LED Indicator

红色待机指示和绿色工作指示灯

Red LED indicator for standby and green LED indicator for running

按键

Buttons

烧录键（RECOVERY）和电源键

Recovery mode button and power switch button

电源输入

DC Input

支持9~15V宽电压直流电源输入

Supports 9~15V wide voltage DC power input

环境要求

Ambient Requirement

工作温度-20°C ~ 70°C，工作湿度0%~95%（不结露）

Working temperature -20°C ~ 70°C, working humidity 0%~95% (non-condensing)

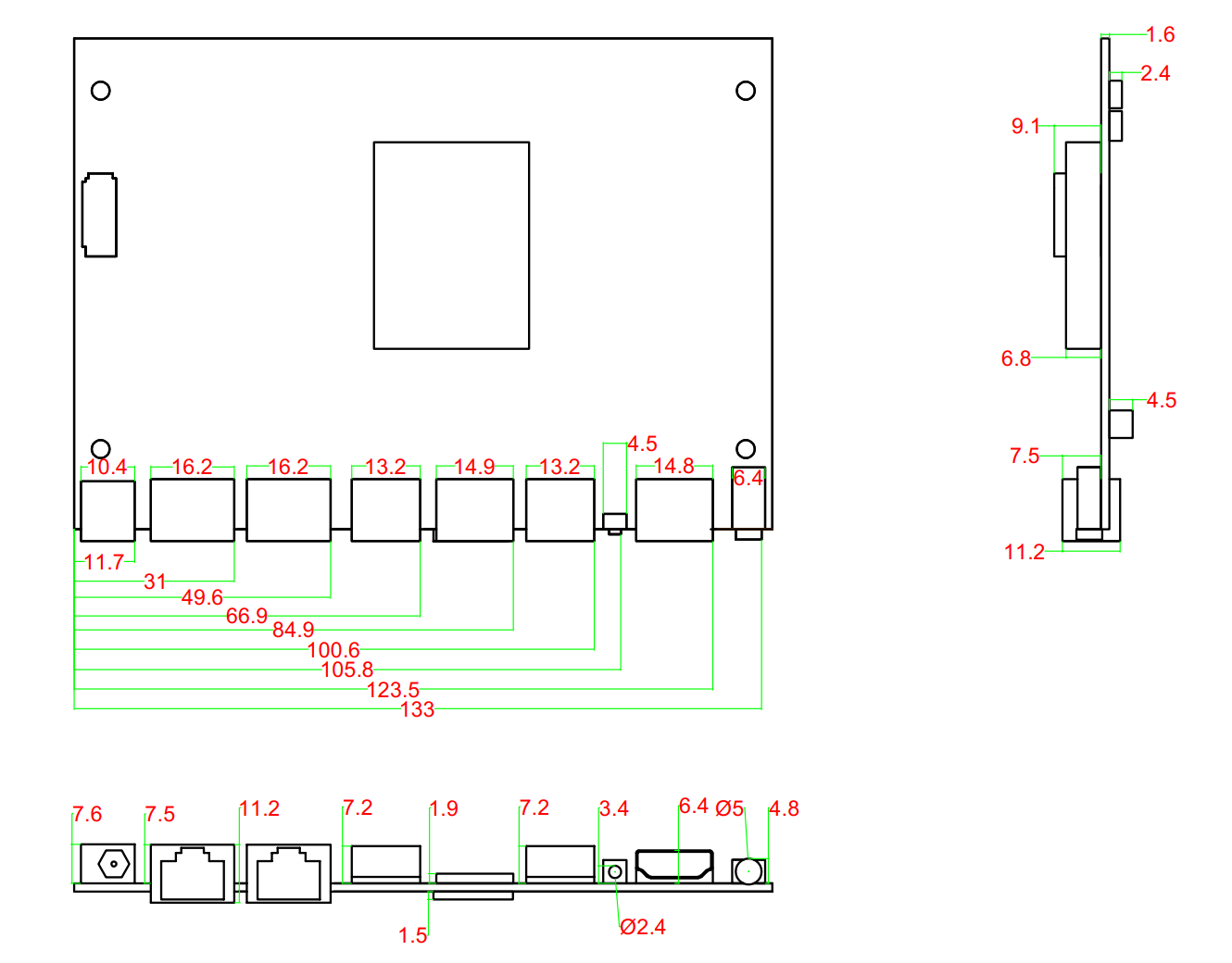

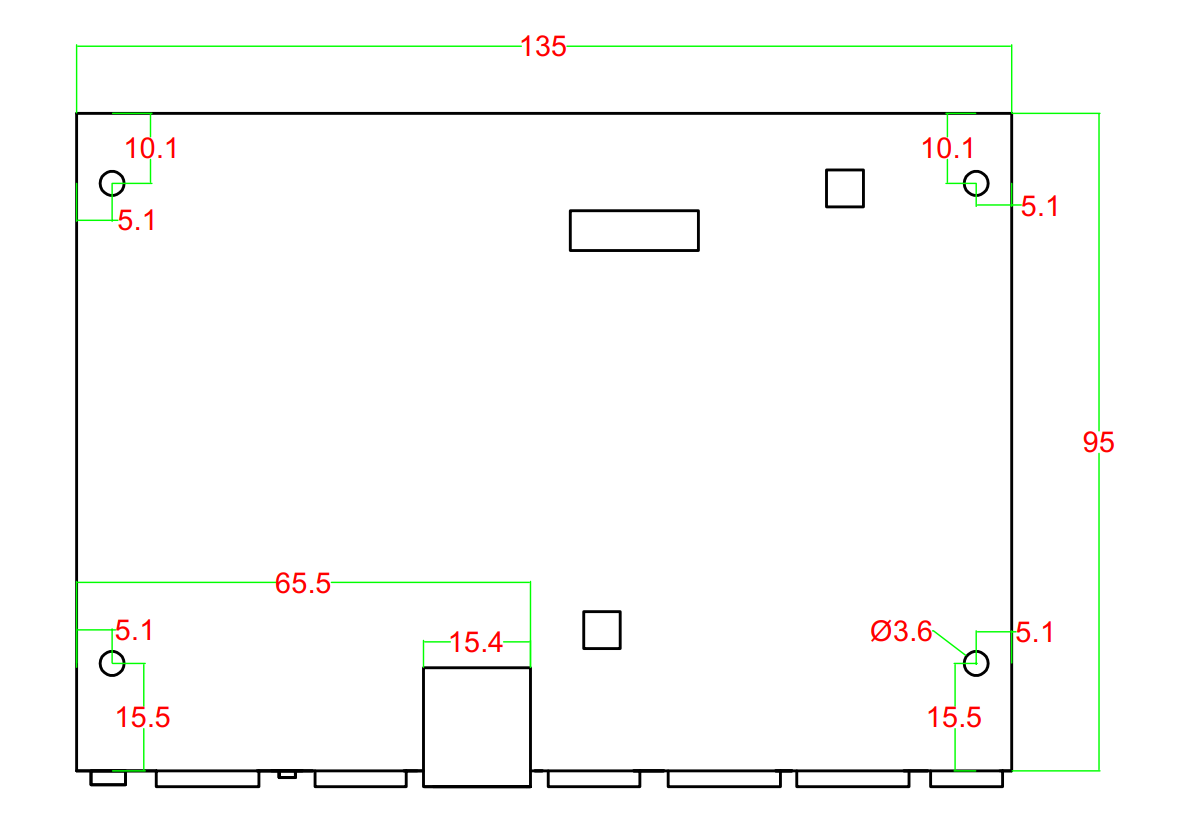

物理尺寸

Physical Size

长*宽*高（135mm*95mm*14mm），PCB正面高度9mm

Length*Width*Height (135mm*95mm*14mm), PCB top side height 9mm

操作系统

Operating System

推荐安卓12，可选安卓13，Linux Buildroot/Debian 11/Ubuntu-22.04和统信UOS

Recommend android 12, optional android 13, Linux Buildroot / Debian 11 /Ubuntu 22.04 and Tongxin UOS
