CPU

RK3568 Cortex-A55 四核，最高主频2.0GHz

RK3568 Cortex-A55 quad-core, up to 2.0GHz

DDR

LPDDR4 2GB（4GB|8GB可选）

LPDDR4 2GB (4GB|8GB optional)

存储

Storage

默认标配16GB EMMC NAND芯片，可扩展至最大128GB

The default comes with an 16GB EMMC NAND chip that can scale up to 128GB

LVDS

30针行业标准双路LVDS接口，支持VESA/JEITA格式，最高支持1080P输出

30-pin industry-standard dual LVDS supporting VESA/JEITA format up to 1080P output

MIPI-DSI

31-Pin FPC MIPI-DSI显示接口，最高支持1920x1200输出

31-Pin FPC MIPI-DSI display port supporting up to 1920x1200

HDMI输出

HDMI Output

1路HDMI 2.0标准显示接口，最高支持4K输出

1 HDMI 2.0 standard display interface supports up to 4K output

VGA输出

VGA Output

行业标准DB-15 VGA输出接口，最高支持1080P输出

Industry-standard DB-15 VGA output up to 1080P

功放输出

Amplifier Output

8欧·6W双路音频功放输出

8 Ohm 6W Dual Audio Amplifier Output

耳机输出

Headphone Output

左右声道耳机输出（音频插座）

Stereo Headphone Output (Audio Jack)

MIC输入

MIC Input

差分MIC输入（音频插座）

Differential MIC input (Audio Jack)

USB接口

USB Interface

8个外置横插接口（USB Host 3.0x4，USB Hub 2.0x3和USB OTGx1），7个内置排针USB 2.0

8 horizontal connectors (USB Host 3.0x4, USB Hub 2.0x3 and USB OTGx1), 7 pin headers USB 2.0

串口

Serial Port

1个TTL，2个TTL/RS-232/RS-485兼容内置，3个TTL/RS-232兼容内置。

1 TTL, 2 TTL/RS-232/RS-485 compatible, 3 TTL/RS-232 compatible,

摄像头

Camera

支持800万的像素以内USB摄像头

Support USB camera within 8 million pixels

WIFI

内置高性能SDIO接口WiFi6模块，支持IEEE 802.11 a/b/g/n/ac/ax，默认配置双频WIFI

Built-in high performance SDIO interface WiFi6 module, support IEEE 802.11 a/b/g/n/ac/ax, dual-band is configured by default.

蓝牙

Bluetooth

内置高性能串口BT模块，支持V2.1+EDR/BT v3.0/BT v3.0+HS/BT v4.0/BT v5.0

Built-in high performance serial interface BT module with support for V2.1+EDR/BT v3.0/BT v3.0+HS/BT v4.0/BT v5.0

以太网口

Ethernet

6路10/100/1000M自适应以太网RJ45网口+4芯POE受电排针

6 port 10/100/1000M Adaptive Ethernet RJ45 connector + 4-Pin POE PD header

m-PCIE 4G

1路行业标准m-PCIE 4G模块接口

1 Industry standard m-PCIE 4G module interface

背光控制

Backlight Control

1路行业标准液晶屏背光控制接口，支持背光开关和亮度调节

1 port Industry standard LCD backlight control header, support for backlight switch and brightness adjustment

GPIO信号

GPIO Signals

最高8路GPIO信号，可扩展GPIO按键和/或3.3V输入/输出

Up to 8-way GPIO signals for such as GPIO buttons and/or 3.3V digital input/output

I2C总线

I2C Bus

I2C排针接口，可扩展I2C电容屏等

I2C pin header for I2C capacitive screen and etc

防拆开关

Security Port

1路防拆控制接口

1 Tamper control port

CAN总线

CAN Bus

1路CAN排针接口，可扩展CAN总线外设

1 CAN pin headers for CAN Bus peripherals

m-SATA

1路行业标准mSATA模块接口

1 Industry standard mSATA module interface

SATA硬盘

SATA HD

4路标准SATA 3.0硬盘接口（带电源排针）

4 Standard SATA 3.0 hard disk port with power supply header

实时时钟

Real Time Clock

超低功耗RTC电路（带CR1220纽扣电池），并可支持定时开关机

Ultra-low-power RTC circuit (CR1220 battery) with timer and alarm functionalities

指示灯

LED Indicator

红色待机指示和绿色工作指示灯

Red LED indicator for standby and green LED indicator for running

风扇接口

Fan Header

SYS风扇供电和CPU风扇供电

SYS fan power and CPU fan power

按键

Buttons

烧录键（RECOVERY）、电源键和复位键

Recovery mode button，power switch button and reset button

POE供电

POE PSE

4路RJ45网口的PSE输出48V供电（选配）

4-way RJ45 network port PSE output 48V power supply (optional)

电源输入

DC Input

支持9~15V宽电压直流电源输入（选配18~52V电源输入）

Supports 9~15V wide voltage DC power input (18~52V power input optional)

环境要求

Ambient Requirement

工作温度-20°C ~ 70°C，工作湿度0%~95%（不结露）

Working temperature -20°C ~ 70°C, working humidity 0%~95% (non-condensing)

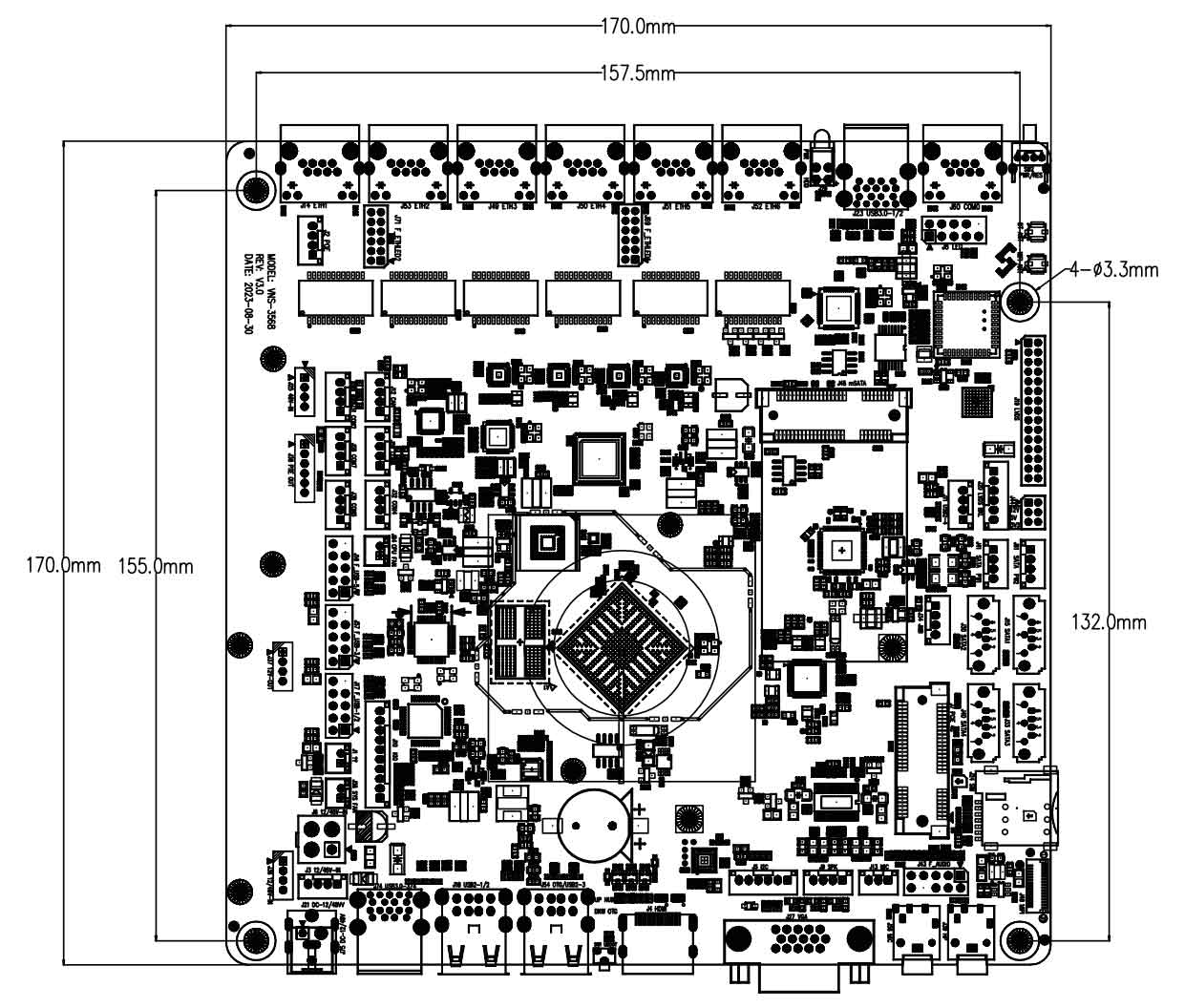

物理尺寸

Physical Size

长*宽*高（170mm*170mm*17.5mm），PCB正面高度16mm

Length*Width*Height (170mm*170mm*17.5mm), PCB top side height 16mm

操作系统

Operating System

推荐安卓11.0，可选Linux Buildroot/Debian 10/Ubuntu-20.04

Recommended Android 11.0, Linux Buildroot/Debian 10/Ubuntu-20.04 optional
