CPU

RK3568 Cortex-A55四核，最高主频2.0GHz

RK3568 Cortex-A55 quad-core, up to 2.0GHz

DDR

LPDDR4 2GB（4GB|8GB可选）

LPDDR4 2GB (4GB|8GB optional)

存储

Storage

默认标配16GB EMMC NAND芯片，可扩展至最大128GB

The default comes with an 16GB EMMC NAND chip that can scale up to 128GB

LVDS

30针行业标准双路LVDS接口，支持VESA/JEITA格式，最高支持1080P输出

30-pin industry-standard dual LVDS supporting VESA/JEITA format up to 1080P output

EDP

30针FPC EDP接口，支持1~2通道模式，最高支持1920x1200输出

30-pin FPC EDP supporting 1~2 lanes format up to 1920x1200 output

MIPI-DSI

31-Pin FPC MIPI-DSI显示接口，最高支持1920x1200输出

31-Pin FPC MIPI-DSI display port supporting up to 1920x1200

HDMI输出

HDMI Output

HDMI 2.0a标准显示接口，最高支持4K输出

HDMI 2.0a standard display interface supports up to 4K output

HDMI输入

HDMI Input

HDMI 1.4标准输入接口，支持720P和1080P信号（排针接口）

HDMI 1.4 standard video input interface supports 720P and 1080P signals (pin header)

耳机/麦克

HP/MIC

支持美标4段耳麦一体3.5mm插座（左-右-地-麦克）

Support CTIA 4-pole HP/Mic socket (Left-Right-GND-MIC)

线路输出

Line Output

支持标准左右声道线路输出（排针接口+耳机接口）

Support standard left and right channel line output (pin header + headphone jack)

功放输出

Amplifier output

8欧·6W双路音频功放输出

8 Ohm 6W Dual Audio Amplifier Output

MIC输入

MIC Input

差分MIC输入（排针接口）

Differential MIC input (pin header)

线路输入

Line Input

支持标准左右声道线路输入（排针接口）

Support standard left and right channel line input (pin header)

USB接口

USB Interface

2个横插接口（USB 3.0x1和USB 2.0x1），7个内置排针USB 2.0

2 horizontal connectors (USB 3.0x1 and USB2.0x1), 7 pin headers USB 2.0

串口

Serial Port

1个TTL内置，2个TTL/RS-232/RS-485兼容内置，6个TTL/RS-232内置

1 TTL, 2 TTL/RS-232/RS-485 compatible, 6 TTL/RS-232 compatible

TF卡

Micro SD Card

自弹式TF卡插座，最高支持256GB TF卡

Self-elastic micro SD card socket, up to 256GB capacity

摄像头

Camera

支持800万像素以内USB摄像头

Support USB camera within 8 million pixels

WiFi

内置高性能SDIO接口WiFi6模块，支持IEEE 802.11 a/b/g/n/ac/ax，默认配置双频WiFi

Built-in high performance SDIO interface WiFi6 module, support IEEE 802.11 a/b/g/n/ac/ax

蓝牙

Bluetooth

内置高性能串口BT模块，支持V2.1+EDR/BT v3.0/BT v3.0+HS/BT v4.0/BT v5.0

Built-in high performance serial interface BT module with support for V2.1+EDR/BT v3.0/BT v3.0+HS/BT v4.0/BT v5.0

以太网口

Ethernet

2路10/100/1000M自适应以太网RJ45网口+4芯POE供电排针

2 port 10/100/1000M Adaptive Ethernet RJ45 connector + 4-Pin POE header

Mini PCI-E 4G

行业标准Mini PCI-E 4G模块接口

Industry standard Mini PCI-E 4G module interface

背光控制

Backlight Control

2路行业标准液晶屏背光控制接口（eDP接口单独背光），支持背光开关和亮度调节

2 port Industry standard LCD backlight control header, support for backlight switch and brightness adjustment

红外遥控

Infrared RC

标准红外接收排针接口

Standard infrared receiver pin header

GPIO信号

GPIO Signals

8路GPIO信号，可扩展GPIO按键和/或3.3V输入/输出

8-way GPIO signals for such as GPIO buttons and/or 3.3V digital input/output

I2C总线

I2C Bus

I2C排针和FPC接口，可扩展I2C电容屏等

I2C pin header and FPC for I2C capacitive screen and etc

ADC输入

ADC Input

1路ADC电压采集信号

1-way ADC voltage acquisition signal

CLK时钟

CLK Clock

1路CLKO同源时钟信号

1 CLKO homologous clock signal

CAN总线

CAN Bus

3路CAN排针接口，可扩展CAN总线外设（选配）

3 CAN pin header for CAN Bus peripherals (optional)

SATA硬盘

SATA HD

标准SATA 3.0硬盘接口（带电源排针）

Standard SATA 3.0 hard disk port with power supply header

实时时钟

Real Time Clock

超低功耗RTC电路（带CR1220纽扣电池），并可支持定时开关机

Ultra-low-power RTC circuit (CR1220 battery) with timer and alarm functionalities

指示灯

LED Indicator

红色待机指示和绿色工作指示灯

Red LED indicator for standby and green LED indicator for running

按键

Buttons

烧录键（RECOVERY）和电源键

Recovery mode button and power switch button

电源输入

DC Input

支持9~15V宽电压直流电源输入

Supports 9~15V wide voltage DC power input

环境要求

Ambient Requirement

工作温度-20°C ~ 70°C，工作湿度0%~95%（不结露）

Working temperature -20°C ~ 70°C, working humidity 0%~95% (non-condensing)

物理尺寸

Physical Size

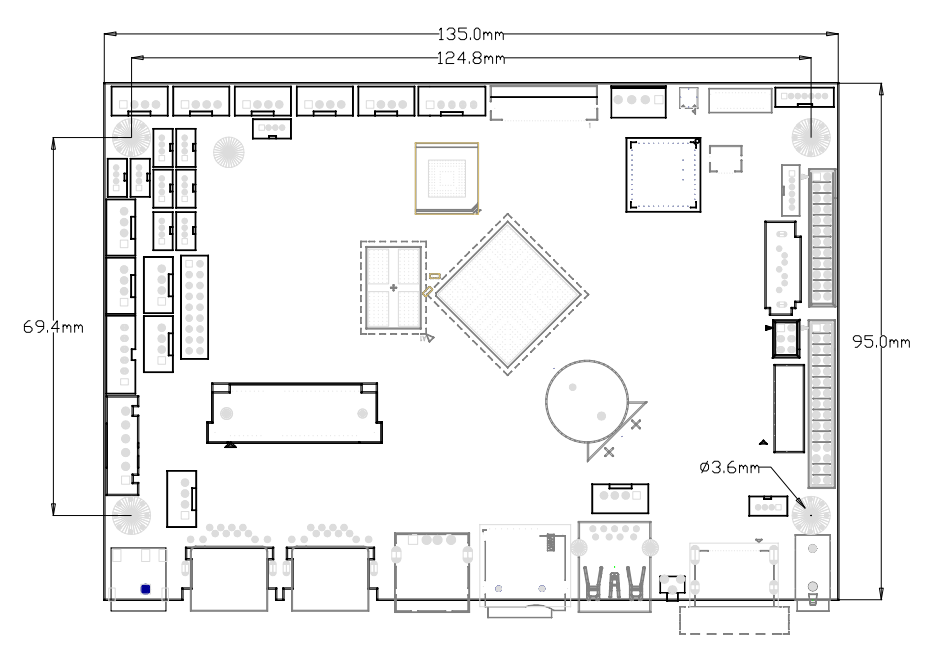

长*宽*高（135mm*95mm*9mm），PCB正面高度7mm

Length*Width*Height (135mm*95mm*9mm), PCB top side height 7mm

操作系统

Operating System

推荐安卓11，可选安卓12/13、Linux QT/Debian 11/Ubuntu-20.04、统信UOS和OpenHarmony 4.0

Recommended Android 11，optional Android 12/13, Linux QT/Debian 11/Ubuntu-20.04, Tongxin UOS and OpenHarmony 4.0
