芯片组

Intel® SOC

BIOS

AMI 32Mbit，支持无盘启动、网络唤醒、上电开机、看门狗等功能

内存

容量

1xDDR4 4G SODIMM 内存插槽,最⼤ 16GB

存储

SATA接口

M.2接口

1xSATA3.0，⽀持 SATA/NVME 协议的 SSD

1xM.2 2242/2280 接⼝

存储128G

显示

芯片组

输出

Intel CPU 集成 UHD 显示控制器

三个独⽴显示接⼝ 1*HDMI+1*DP+EDP/LVDS ⽀持三显

HDMI 最⼤分辨率 4096x2160@30Hz

DP 最⼤分辨率 4096x2160@60Hz

eDP 最⼤分辨率 1920*1080@60Hz;LVDS 最佳分辨率:1920*1080(EDP 和 LVDS ⼆选⼀)

网络

芯片

WIFI/4G/5G

1 ×  10/100/1000M（RJ45 LAN）

1 x WIFI/3G/4G （M.2 ）

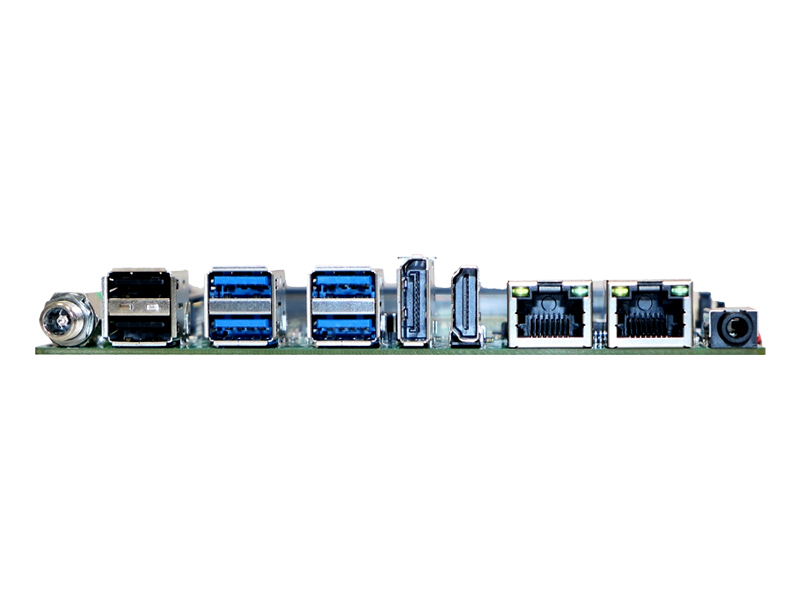

I/O

USB 3.0

USB 2.0

HDMI/DP

DC JACK

音频

RJ45

4x USB3.0

2x USB2.0

1× HDMI/DP

1 × DC JACK接口

1 × LINE-OUT &  MIC-IN

2 × RJ45

板载功能

COM口

USB2.0

GPIO

扩展总线

JSIM

HDD_LED

JLED

JPWR_BT

 JRST

BIOS

(可选6RS232串口 COM2/3 支持PIN9 5/12V供电)

1*USB插针（可扩展2*USB2.0）最多支持6组USB2.0

8bit GPIO

1 个 M.2 KEY-B(USB3.0+PCIE X1 信号)

1 个 M.2 KEY-E(PCIE X1+USB2.0 信号)

1×JSIM

1x HDD_LED

1x JLED

1x JPWR_BT

1x JRST

AMI UEFI BIOS

电源

输入

额定功耗

DC JACK 12V

30W

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

尺寸

148mm (L) x 102mm (W)

环境

温度

湿度

工作温度：0°C ~50°C   储存温度：-20~70°C

5%~90% 无冷凝

操作系统

版本

Windows 10/Windows 11/ Linux

AOS-M3J64261H

CPU：J6412主频 2.0GHz
