芯片组

Intel® Z390 Chipset, TDP 6W

BIOS

AMI UEFI BIOS

 32Mbit，支持无盘启动、网络唤醒、上电开机、看门狗等功能

内存

容量

DDR4  4G -2133, 2*U-DIMM, up to 32 GB (⾼频率内存可以⾃动兼容 )

存储

SATA接口

M.2接口

4*SATA 3.0,

1*M.2 KEY-M ⽀持 NVME/SATA ⾃适应

128G

显示

芯片组

输出

Intel CPU 集成 UHD 显示控制器

1*VGA: max resolution up to 1920*1200@60Hz

1*HDMI: max resolution up to 4096*2160@24Hz

网络

芯片

WIFI/4G/5G

1 ×  10/100/1000M（2×RJ45 LAN）

1 x WIFI/3G/4G （M.2 ）

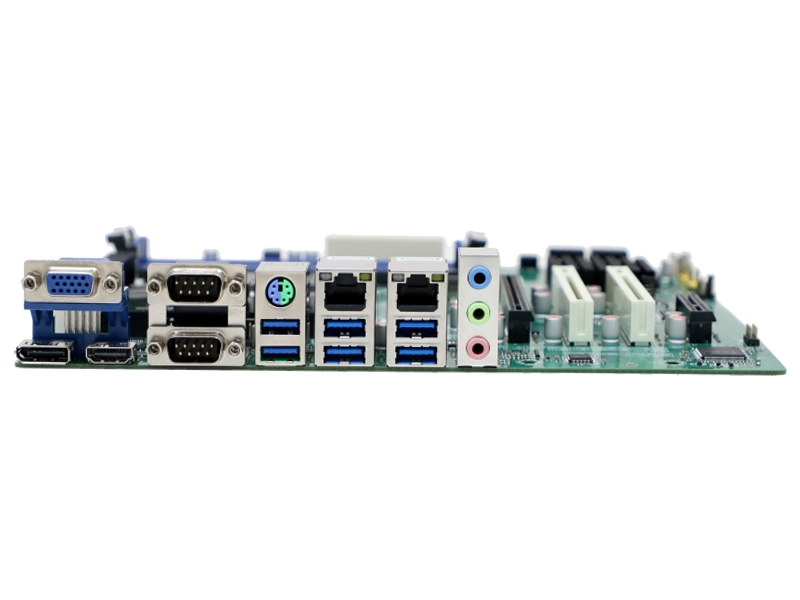

I/O

USB 3.0

HDMI/VGA

COM

DC JACK

音频

RJ45

6x  USB3.0，(双层 USB 3.0 Type-A)

1× HDMI/VGA

2× COM

1 × DC JACK接口

1 × LINE-OUT &  MIC-IN

2×RJ45

板载功能

COM口

USB

GPIO

PCIe

        PS/2

JCASH

LPT

6 个 RS232 串⼝ ，COM1 ⽀持 RS232/RS422/RS485 跳线选择

COM2 ⽀持 RS232/RS485 跳线选择 ，COM1&COM2 ⽀持 Pin9 5/12V 供电

2x 2*5N9Pin Header,拓展 4*USB2.0,1 个 USB2.0 Type-A 直⽴接⼝

8个GPIO可编程

1*SPK 3W功放

1*PCIe x16

1*PCIe x4

2*PCI

1*JCASH(钱箱接口，搭配HY钱箱板)

1×LPT

电源

输入

额定功耗

ATX  1*24Pin +1*8Pin

200W

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

尺寸

244mm (L) x 244mm (W)

环境

温度

湿度

工作温度：0°C ~50°C   储存温度：-20~70°C

5%~90% 无冷凝

操作系统

版本

Windows 10/Windows 11/ Linux

AOS-MSZ39I26H

 CPU：i3-6100 主频 3.7GHz

CPU：I3-7100主频 3.9GHz

CPU：i3-8100 3.6GHz

CPU：i3-9100主频 3.6GHz

AOS-MSZ39F26H

CPU：i5-6400主频 2.7GHz

CPU：i5-7400主频 2.9GHz

CPU：i5-8400主频 2.8GHz

CPU：i5-9400主频 2.9GHz

AOS-MSZ39J26H

CPU：i7-6700主频 3.4GHz

CPU：i7-7700T主频 2.9GHz

CPU：i7-8700 主频 3.2GHz

CPU：i7-9700主频 3.0GHz
