芯片组

Intel® B560

BIOS

AMI 32Mbit，支持无盘启动、网络唤醒、上电开机、看门狗等功能

内存

容量

8GB  4*DDR4 2400 MHz memory ,  Max.128GB

存储

SATA接口

M.2

4*SATA 3.0(RAID 0,1)

1*M.2 2280(PCIEX4)

显示

芯片组

输出

CPU集成显卡HD Graphics

支持独立三显输出

VGA+HDMI+DP  单显 ，双显（同/异步显示）

1 × VGA   （最大支持分辨率：1920×1080）

      1 ×HDMI   （最大支持分辨率：3840x2160 30HZ）

               1 x DP

网络

芯片

2 × 10/100/1000M（RJ45 LAN）

1*M.2 E-KEY WIFI/BT

1*M.2 B-KEY 4G/5G

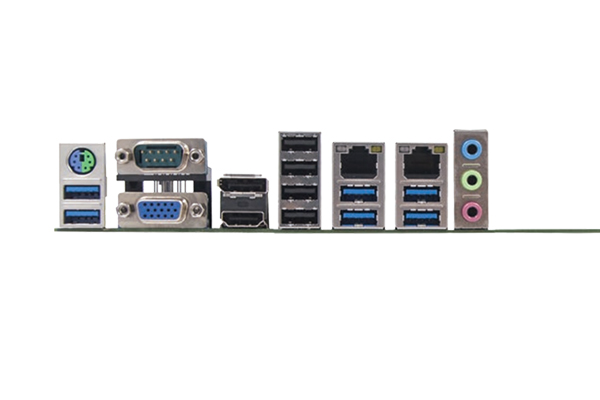

I/O

USB 3.0

USB 2.0

PS/2

显示

网口

COM

音频

6x  USB3.0

4× USB2.0

1 × PS/2键盘鼠标

HDMI+VGA+DP

2*RJ45

1*COM

1 × LINE-OUT &  MIC-IN &LINE IN

板载功能

COM口

PLT

FP

PCIE

GPIO

TPM

6*RS232(COM1-2可选RS232/485/422)

1*PLT打印口

1*FP

1*PCIE X16(实际X8)

3*PCIE X4(其中一个是X1信号)

2*PCI

1*8路GPIO

1*TPM

电源

输入

额定功耗

ATX  1*24Pin +1*8Pin

200W

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

尺寸

305mm (L) x 244mm (W)

环境

温度

湿度

工作温度：0°C ~50°C   储存温度：-20~70°C

5%~90% 无冷凝

操作系统

版本

Windows 10/Windows 7 / windows8 / Linux

 AOS-MSQB5666CK
