芯片组

Intel® HM65/HM76

BIOS

AMI 32Mbit，支持无盘启动、网络唤醒、上电开机、看门狗等功能

内存

容量

4GB  DDR3 1333/1600 MHz memory ,  Max.8GB

存储

SATA接口

MSATA接口

1~2×SATA 3.0

1×MSATA

显示

芯片组

输出

CPU集成显卡HD Graphics

VGA+HDMI+LVDS/edp（可选） 单显 ，双显（同/异步显示）

1 × VGA/COM可选

      1 ×HDMI（最大支持分辨率：1920x1080 60HZ）

网络

芯片

WIFI

4G/3G

1 ×  10/100/1000M（RJ45 LAN）可选双-三网口

1 x WIFI Module support 802.11b/g/n （M.2 PCIE half card）

1X Mini PCIE可选

I/O

DC JACK

VGA

HDMI

USB3.0

RJ45

USB 3.0

DC JACK

音频

Type-c

开关

1 x 12V DC JACK

1× VGA/COM

1 × HDMI

2 × USB3.0

1 × RJ45（可选POE功能）

2x  USB3.0(可选RJ45)

1 × DC JACK接口

1 × LINE-OUT &  MIC-IN

1 × type-c(可选USB2.0/RJ45)-选配功能

1 × power(选配功能)

板载功能

COM口

USB2.0

LVDS

FP

LED

EDP

GPIO

LPT

SPK

1*RS232(可选6-7COM RS232/或2*RS485)

3×USB插针（可扩展2×USB2.0）最多支持6组USB2.0

1×LVDS(可选2组LVDS)

1×FP

1×SATA LED

1×EDP(可选2组EDP)

1×4进4出GPIO（可选）

1×JLPT(可选)

1×SPK 3W功放

1×Front panel

1×SATA(可选2×SATA)

电源

输入

额定功耗

DC JACK 12V

60W

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

尺寸

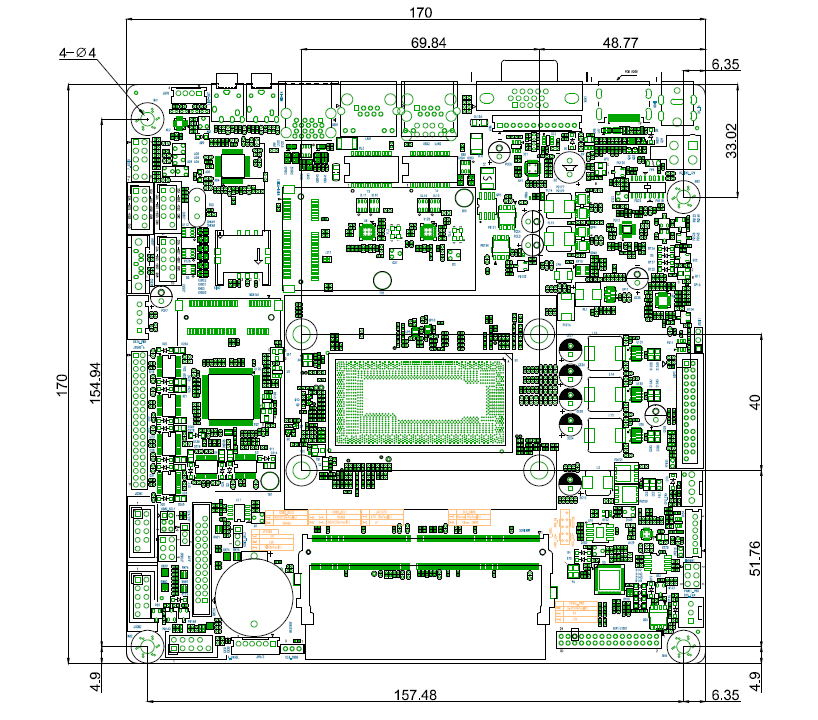

170mm (L) x 170mm (W)

环境

温度

湿度

工作温度：0°C ~50°C   储存温度：-20~70°C

5%~90% 无冷凝

操作系统

版本

Win7/Windows 10/Windows 11/ Linux

AOS-MMHM76A-L1

i3-2310M、i3-3110M、i5-2520M、i5-3210M、i7-2620M、i7-3540M  (单网单COM)

AOS-MMHM76A-L2

i3-2310M、i3-3110M、i5-2520M、i5-3210M、i7-2620M、i7-3540M  (单网双COM)

AOS-MMHM76A-L3

i3-2310M、i3-3110M、i5-2520M、i5-3210M、i7-2620M、i7-3540M  (双网6COM)

AOS-MMHM76A-L4

i3-2310M、i3-3110M、i5-2520M、i5-3210M、i7-2620M、i7-3540M  (三网7COM)
