芯片组

Intel® SOC

BIOS

AMI 32Mbit，支持无盘启动、网络唤醒、上电开机、看门狗等功能

内存

容量

1*DDR3L SODIMM 内存插槽,最⼤ 8GB

存储

SATA接口

1*SATA3.0, 1*mini-PCIE 接⼝⽀持 SATA 协议 SSD

显示

芯片组

输出

CPU集成显卡HD 高清图形

1*VGA: max resolution up to 1920*1080@60Hz

1*HDMI: max resolution up to 2560X1600@60Hz

1*LVDS/eDP: LVDS,Dual Channel 24 bit, max resolution up to 1920*1200@60Hz

1*eDP, max resolution up to 1920*1200@60Hz

VGA 和 EDP2 colay ⼆选⼀，LVDS 和 Edp1 colay ⼆选⼀

网络

芯片

WIFI/4G/5G

1 ×  10/100/1000M（RJ45 LAN）

1 x WIFI/3G/4G （M.2 ）

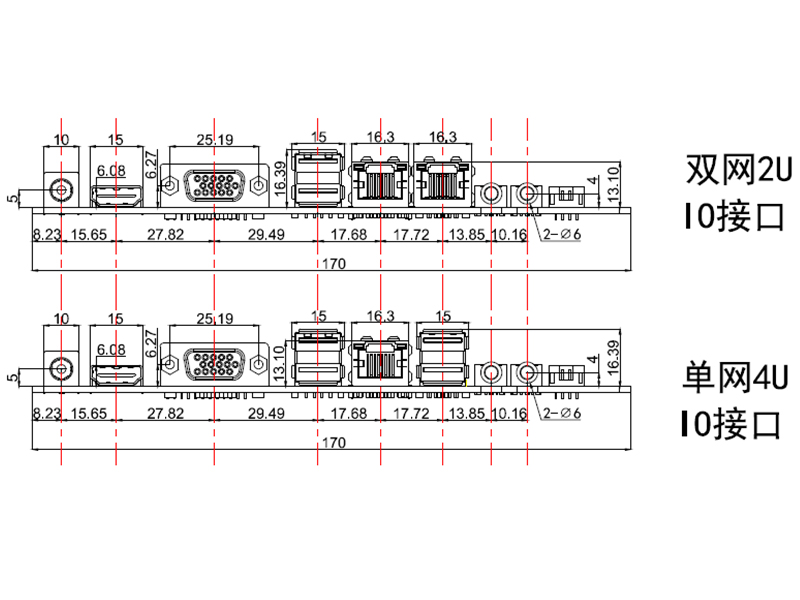

I/O

USB 3.0

HDMI

COM

DC JACK

RJ45

音频

2x  USB3.0

1× HDMI/VGA

1 × COM

1 × DC JACK接口

2 × RJI45

1 × LINE-OUT &  MIC-IN

板载功能

COM口

USB2.0

LPT

PCIE

        PS/2

JAT/ATX

6*RS232(可选6COM COM2/3 支持PIN9 5/12V供电)

2x USB2.0(双层 USB2.0 Type-A)

1*JLPT(可选)

1 个 MINI PCIE(PCIE X1+USB2.0 信号)

1 个 MINI PCIE (SATA 信号)

1*PS/2

1*JAT/ATX

电源

输入

额定功耗

DC JACK 12V

30W

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

尺寸

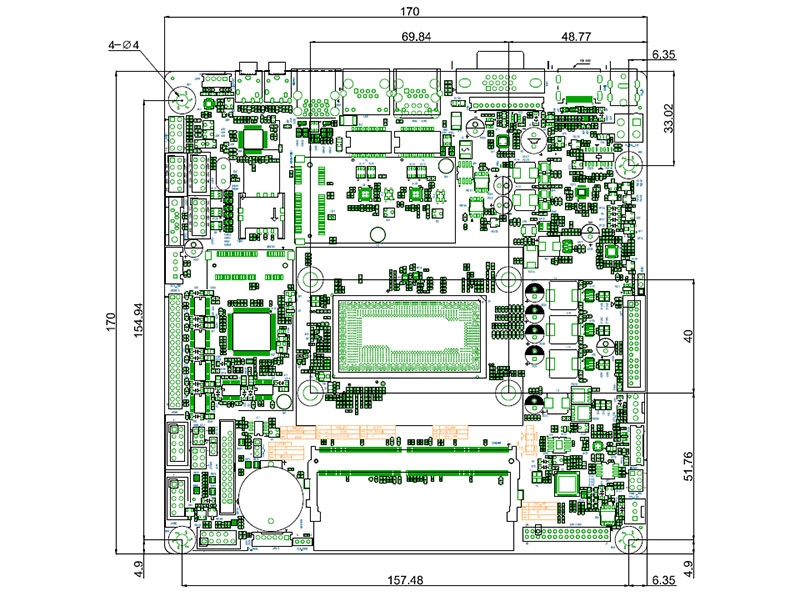

170mm (L) x 170mm (W)

环境

温度

湿度

工作温度：0°C ~50°C   储存温度：-20~70°C

5%~90% 无冷凝

操作系统

版本

Windows 10/Windows 11/ Linux
