芯片组

Intel® H110 Chipset, TDP 6W

BIOS

AMI 32Mbit，支持无盘启动、网络唤醒、上电开机、看门狗等功能

内存

容量

DDR4-2133, 2*U-DIMM, up to 32 GB (⾼频率内存可以⾃动兼容)

存储

SATA接口

M.2接口

3*SATA 3.0

 1*M.2 KEY-M

显示

芯片组

输出

Intel CPU 集成 UHD 显示控制器

1*VGA: max resolution up to 1920*1200@60Hz

1*HDMI: max resolution up to 4096*2160@24Hz

1*DP: max resolution up to 4096*2160@60Hz

网络

芯片

WIFI/4G/5G

1 ×  10/100/1000M（RJ45 LAN）

1 x WIFI/3G/4G （M.2 ）

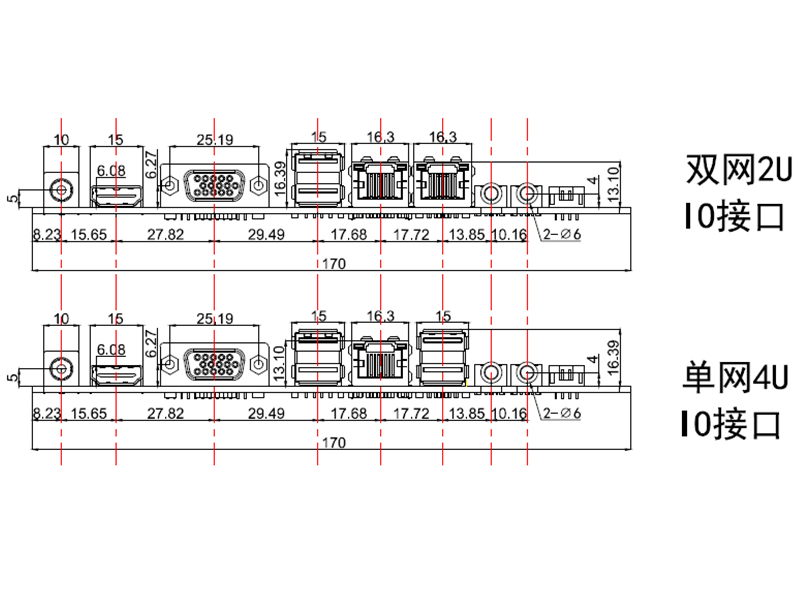

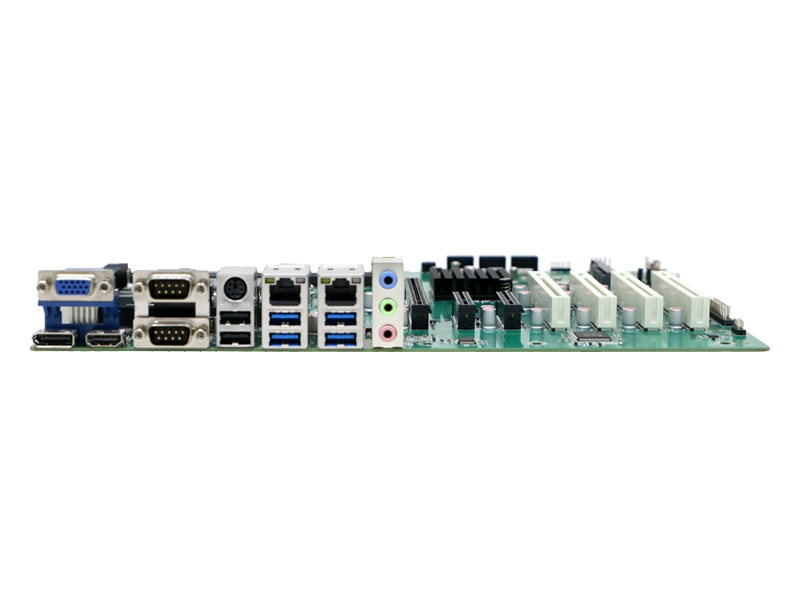

I/O

USB 3.0

HDMI

COM

DC JACK

音频

RJ45

4x  USB3.0

1× HDMI/VGA

1 × COM

1 × DC JACK接口

1 × LINE-OUT &  MIC-IN

                      2 × RJ45

板载功能

COM口

USB2.0

LPT

PCIE

PS/2

GPIO

6*RS232(可选)，(可选6COM COM2/3 支持PIN9 5/12V供电)

2*USB2.0(双层 USB2.0 Type-A)

板载:1 x 2*5N9Pin Header,拓展 1*USB2.0 Type-A 直⽴

1*JLPT(可选)

1*PCIe x16,

2* PCIe x4(X1 信号)

4* PCI slots

1*PS/2

8个GPIO可编程，可选

电源

输入

额定功耗

ATX PUS

30W

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

尺寸

305mm (L) x 244mm (W)

环境

温度

湿度

工作温度：0°C ~50°C   储存温度：-20~70°C

5%~90% 无冷凝

操作系统

版本

Windows 10/Windows 11/ Linux/Server 2008/2012
