芯片组

Intel® SOC

BIOS

AMI 32Mbit，支持无盘启动、网络唤醒、上电开机、看门狗等功能

内存

容量

1xDDR4 SODIMM 内存插槽，最⼤ 32GB

存储

SATA接口

M.2接口

1xSATA3.0，⽀持 SATA/NVME 协议的 SSD

1xM.2 2242/2280 接⼝

显示

芯片组

输出

Intel CPU 集成 UHD 显示控制器

三个独⽴显示接⼝ HDMI+EDP+EDP ⽀持三显

HDMI 最⼤分辨率 4096x2160@30Hz

eDP 最⼤分辨率 1920*1080@60Hz

网络

芯片

WIFI/4G/5G

1 ×  10/100/1000M（RJ45 LAN）

1 x WIFI/3G/4G （M.2 ）

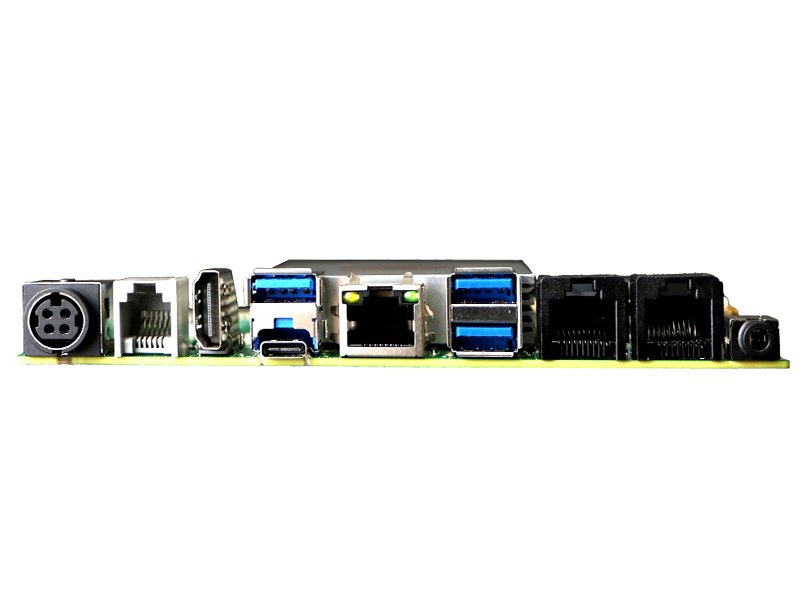

I/O

USB 3.0

HDMI/EDP

COM

DC JACK

音频

RJ45

4x  USB3.0

1× HDMI/EDP

1 × COM

1 × DC JACK接口

1 × LINE-OUT &  MIC-IN

1 ×RJ45

板载功能

COM口

USB2.0

LPT

M.2

F_PANEL

SATA

CPU

PRT

4*RS232(可选6COM COM2/3 支持PIN9 5/12V供电)

1x 2*5PIN Wafer，2x 1*1PIN Wafer，EDP1、EDP2 接⼝内置 3 个 USB2.0 接

⼝，总共可以拓展 11 个 USB

1 个 LPT 2*13PIN Header 并⼝

1 个 M.2 KEY-M(SATA/PCIE X2 ⾃适应)

1 个 M.2 KEY-E(PCIE X1+USB2.0 信号)

1×F_PANEL

1×SATACONN(FPC)

1x CPU_FAN

1x PRT_CASH

电源

输入

额定功耗

DC JACK 12V

30W

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

尺寸

151mm (L) x 120mm (W)

环境

温度

湿度

工作温度：0°C ~50°C   储存温度：-20~70°C

5%~90% 无冷凝

操作系统

版本

Windows 10/Windows 11/ Linux
