芯片组

Intel® SOC

BIOS

AMI 32Mbit，支持无盘启动、网络唤醒、上电开机、看门狗等功能

内存

容量

4GB  DDR4 2600 MHz memory ,  Max16GB

存储

SATA接口

1*MSATA

显示

芯片组

输出

CPU集成显卡UHD Graphics

LVDS/Edp+EDP ⽀持两个独⽴显示

eDP 最⼤分辨率 1920*1080@ 60Hz；LVDS 最⼤分辨率:1280*1024

网络

芯片

WIFI/4G/5G

1 ×  10/100/1000M（RJ45 LAN）

1 x WIFI/3G/4G （M.2 ）

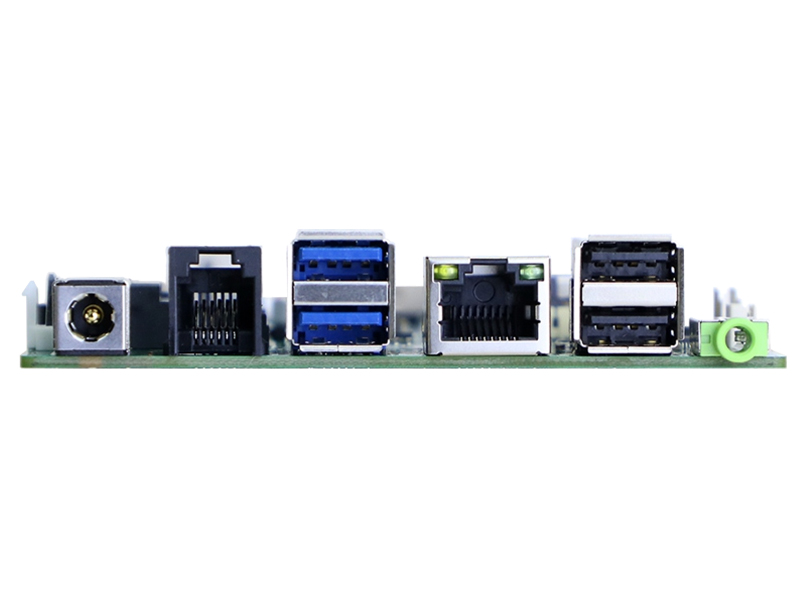

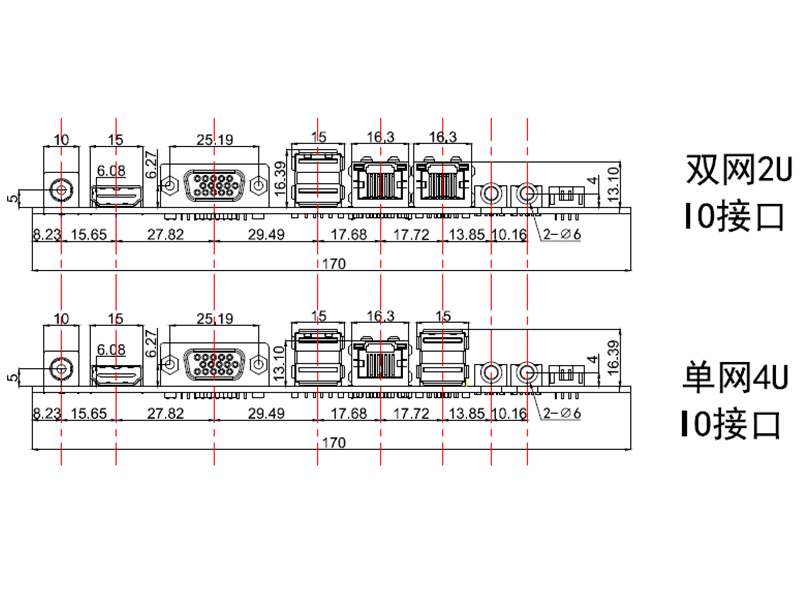

I/O

USB 3.0

HDMI

DC JACK

音频

2x  USB3.0

1× HDMI/EDP

1 × DC JACK接口

1 × LINE-OUT &  MIC-IN

板载功能

COM口

USB2.0

LPT

M.2

PS/2

JCASH

1*RS232(可选2COM COM2/3 支持PIN9 5/12V供电)

2 x USB2.0（双层 USB 3.0/USB2.0 Type-A），5 intenal USB2.0（1*4PIN 2.0mm Wafer )

1 个 LPT 并⼝

1 个 M.2 KEY-E(PCIE X1+USB2.0 信号)

1 个 PS/2 1*6PIN Wafer

1 个 JCASH 钱箱接⼝(LPT 插针⼀起连接内置打印机 )

电源

输入

额定功耗

DC JACK 12V

30W

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

尺寸

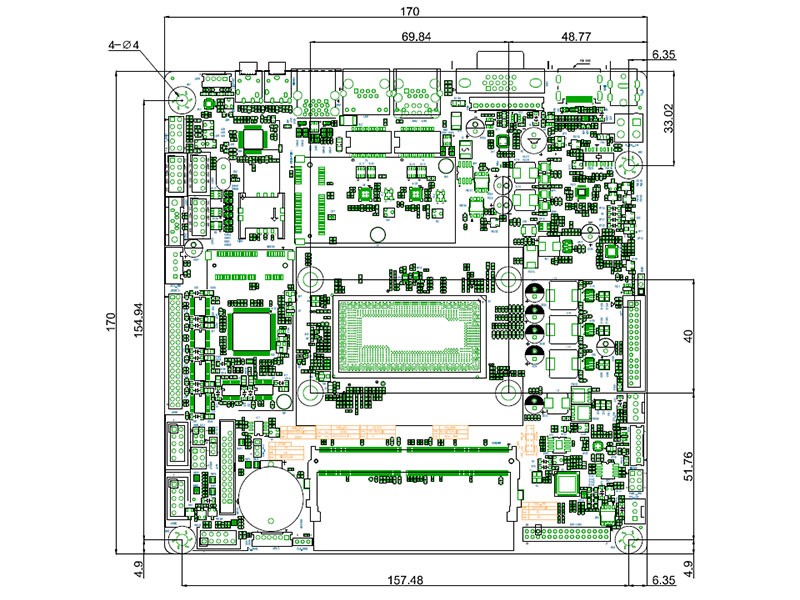

170mm (L) x 170mm (W)

环境

温度

湿度

工作温度：0°C ~50°C   储存温度：-20~70°C

5%~90% 无冷凝

操作系统

版本

Windows 10/Windows 11/ Linux
