处理器

Intel®Celeron 3965U

Intel®Core i5-6300U

Intel®Core i5-7267U

Intel®Core i7-6660U

双核2.2GHz

双核2.4GHz (Up to 3.0GHz)

双核3.1GHz (Up to 3.5GHz)

双核2.4GHz (Up to 3.4GHz)

可兼容Intel® Skylake-U或Kaby lake-U Pentium/Celeron/I3/I5/I7系列低功耗处理器

内  存

2* SO-DIMM内存插槽,支持双通道2133MHz DDR4 内存,最大支持16GB

显  示

集成Intel® HD Graphics 540/610/620/650等（视具体的CPU型号所支持）

1* VGA接口或DP接口（支持4K 60Hz），1*HDMI接口，1*LVDS或eDP接口（默认为LVDS）

支持VGA或DP、HDMI、LVDS或eDP同步/异步三显

网  络

1* Realtek RTL8111H千兆网卡（2个网络可选），支持网络唤醒/PXE

存  储

2* SATA3.0接口

1* M.2 Key-M 2280/2242插槽

音  频

板载ALC662 6声道高保真音频控制器，支持MIC/Line-out，功放（支持2欧5W双声道）

扩展插槽

1* Mini-PCIe插槽（半卡和长卡都支持）,支持WIFI/4G模块（此Mini-PCIEe可选做为MSATA）

1* M.2 Key-E接口,支持WIFI模块

背板I/O接口

1* HDMI显示接口

1* VGA显示接口（和4K 60Hz DP接口二选一，默认为VGA接口）

2* USB 2.0接口（USB2.0和RJ45为二选一）

2* USB3.0 接口

1* RJ-45 千兆网络接口（其中LAN2与USB2.0接口为二选一）

1* Line out接口(绿色)、1* MIC接口(红色)

1* 12V DC电源输入接口

内置I/O接口

1* JHDMI接口 2*8Pin（可选）

1* JVGA接口 1*12Pin（与DB15同信号）

1* LVDS接口 2*15pin,支持双通道24bit（和eDP二选一，默认）

1* 屏背光供电接口 1*6pin

1* eDP接口 2*15pin（和LVDS二选一，可选）

4* USB 2.0接口 2*5Pin（当支持双网时，支持6个USB2.0）

1* 前置音频接口 2*5pin

1* 功放接口 1*4pin

6* COM接口（其中COM2/COM3支持RS485，COM1/2第9P带电，可选做2个串口）

1* LPT接口

1* PS2接口1*6Pin

1* 硬盘供电接口1*4Pin

1* 4pin ATX电源接口

1* 前面板开关按钮和指示灯接口 2*5Pin

风扇接口

1*4pin CPU智能风扇接口，1*4pin系统智能风扇接口

GPIO

支持4路输入输出GPIO

BIOS

64Mb Flash ROM

看门狗

支持硬件复位功能(256级，0~255秒)

操作系统

Windows 7/Windows 10/Linux

电源类型

采用DC 12V电源供电

工作温度

-10℃～60℃

储存温度

-20℃～70℃

工作湿度

5%-95%相对湿度,无冷凝

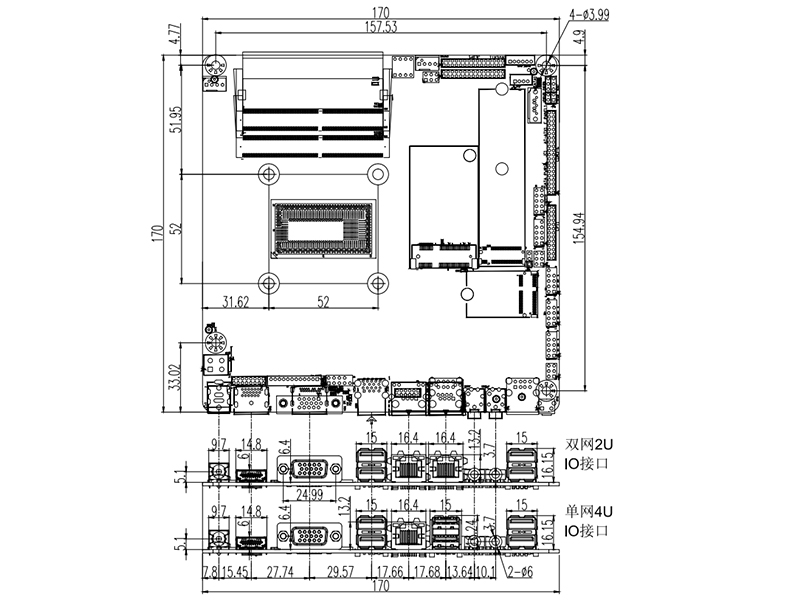

尺 寸

170mm x 170mm

1

AOS-ITXS67U -3865U

3865U

2

1.8G

2*DDR4

1

1

1

/

2

8

1

1

6 / 2

12V

2

AOS-ITXS67U -6300U

I5-6300U

2

2.4G

2*DDR4

1

1

1

/

1

8

1

1

2

12V

3

可选

I5-7267U

2

3.1G

2*DDR4

1

1

1

/

2

8

1

1

6 / 2

12V

4

可选

I7-6660U

2

2.4G

2*DDR4

1

1

1

/

2

8

1

1

6 / 2

12V
