处理器

支持Intel®PGA 988 Sandy Bridge/Ivy Bridge 2th/3th Celeron/Pentium/Corei3/i5/i7系列处理器

芯片组

采用Intel® NM70/HM76等高速芯片组

内  存

1*SO-DIMM内存插槽，支持单通道1600/1333MHz DDR3内存，最大支持8GB

显  示

集成Intel 核芯显卡 4000

1* VGA，1*HDMI接口，1*LVDS接口

支持VGA、HDMI、LVDS同步/异步双显

网  络

1* Realtek RTL8111H千兆网卡（2个网络可选）,支持网络唤醒/PXE

存  储

1* SATA2.0接口

1* mSATA3.0插槽（长卡）

音  频

板载ALC662 6声道高保真音频控制器，支持MIC/Line-out，功放（支持2欧5W双声道）

扩展插槽

1* Mini-PCIe插槽（半卡和长卡都支持）,支持WIFI/4G模块

1* PCI插槽（可选）

背板I/O接口

1* HDMI显示接口

1* VGA显示接口

4* USB2.0接口（其中2个USB2.0接口和RJ45为二选一）

1* RJ-45 千兆网络接口（其中LAN2与2个USB2.0接口为二选一）

1* Line out接口(绿色)、1* MIC接口(红色)

1* 12V DC电源输入接口

内置I/O接口

1* JVGA接口 1*12Pin（与DB15同信号）

1* LVDS接口 2*15pin,支持双通道24bit

1* 屏背光供电接口 1*6pin

4* USB2.0接口 2*5Pin

1* 前置音频接口 2*5pin

1* 功放接口 1*4pin

6* COM接口（其中COM2、COM3默认支持RS485，COM2可选支持422，COM1/2第9P带电）

1* LPT接口

1* PS2接口1*6Pin

1* 硬盘供电接口

1* 4pin ATX电源接口

1* 前面板开关按钮和指示灯接口 2*5Pin

风扇接口

1*4pin CPU风扇接口，1*4pin系统风扇接口

GPIO

支持4路输入输出GPIO

BIOS

32Mb Flash ROM

看门狗

支持硬件复位功能（256级，0~255秒）

操作系统

Windows XP/Windows 7/Windows 10/Linux

电源类型

采用DC 12V电源供电

工作温度

60℃～-10℃

储存温度

-20℃～70℃

工作湿度

5%-95%相对湿度,无冷凝

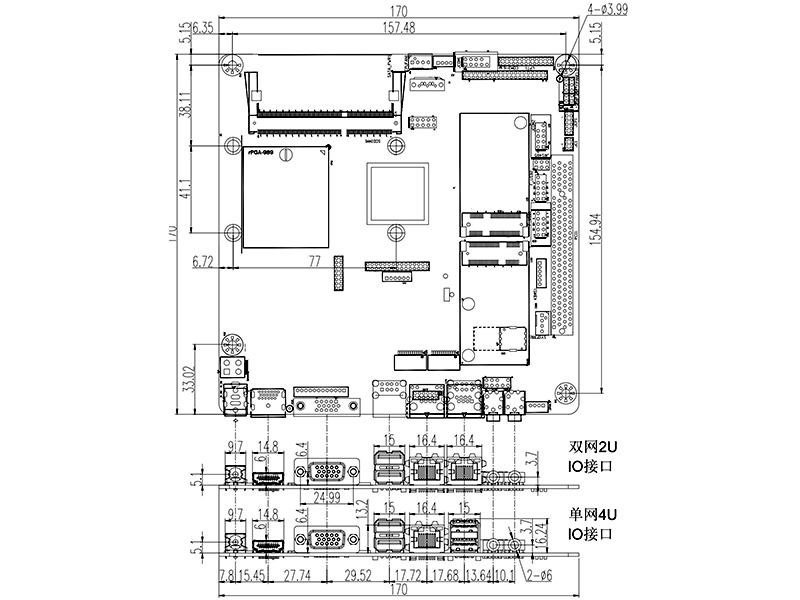

尺 寸

170mm x 170mm

1

AOS-ITXNM70M

NM70

DDR3

NC

1

1

1

1

8

1

1

2/1

12V

2

可选

NM70

DDR3

NC

1

1

1

1

8

1

1

6/2

12V

3

可选

NM70

DDR3

NC

1

1

1

2

6

1

1

6/2

12V
