内  存

1* SODIMM插槽,支持单通道2400MHz DDR4内存,最大支持8GB（默认）

可板载LPDDR4 4G/8G内存（可选）

显  示

集成Intel®UHD Graphics 600核心显卡

1* VGA接口，1*HDMI接口，1*LVDS或eDP接口（默认为LVDS）

支持VGA、HDMI、LVDS或eDP同步/异步三显

网  络

1* Realtek RTL8111H千兆网卡（2个网络可选），支持网络唤醒/PXE

存  储

1* 7pin SATA3.0硬盘接口,传输速率达6Gbps

1* 2.5寸硬盘接口（可选，和7pin SATA3.0接口二选一）

1* mSATA3.0插槽（长卡）

1* 板载64GB或128GB eMMC（可选）

音  频

板载ALC888/ALC662 6声道高保真音频控制器，支持MIC/Line-out，功放（支持2欧5W双声道）

扩展插槽

1* Mini-PCIe插槽（半卡和长卡都支持），支持WIFI/4G模块（可选4G，需要支持4G要做硬件调整）

1* Mini-PCIe插槽（半卡，可选），支持WIFI模块

1* PCIe x1 SLOT插槽（和半卡Mini-PCIe二选一，可选）

背板I/O接口

1* HDMI显示接口

1* VGA显示接口

2* USB 2.0接口（当此2个USB2.0有效时，内置只能支持4个USB2.0）

2* USB3.0 接口

1* RJ-45 千兆网络接口（其中LAN2与USB2.0为二选一）

1* Line out接口(绿色)、1* MIC接口(红色)

1* 12V DC电源输入接口

内置I/O接口

1* JHDMI接口 2*8Pin（可选）

1* JVGA接口 1*12Pin（与DB15同信号）

1* LVDS接口 2*15pin,支持双通道24bit（和eDP二选一，默认）

1* 屏背光供电接口 1*6pin

1* eDP接口 2*15pin（和LVDS二选一，可选）

6* USB 2.0接口 2*5Pin（当支持单网时，支持4个USB2.0；当需要支持4G时，其中1个USB2.0接口无效）

1* 前置音频接口 2*5pin

1* 功放接口 1*4pin

6* COM接口（COM1~2支持RS485，COM1/2第9P带电，可选支持4个485）

1* LPT接口

1* 4pin ATX电源接口

1* 硬盘供电接口

1* 前面板开关按钮和指示灯接口 2*5Pin

风扇接口

无风扇散热设计，预留1*4pin CPU风扇接口，预留1*4pin系统风扇接口

GPIO

支持4路输入输出GPIO

BIOS

64Mb Flash ROM

看门狗

支持硬件复位功能(256级，0~255秒)

操作系统

Windows 10/Linux

电源类型

采用DC 12V电源供电

工作温度

60℃～-20℃

储存温度

-20℃～70℃

工作湿度

5%-95%相对湿度,无冷凝

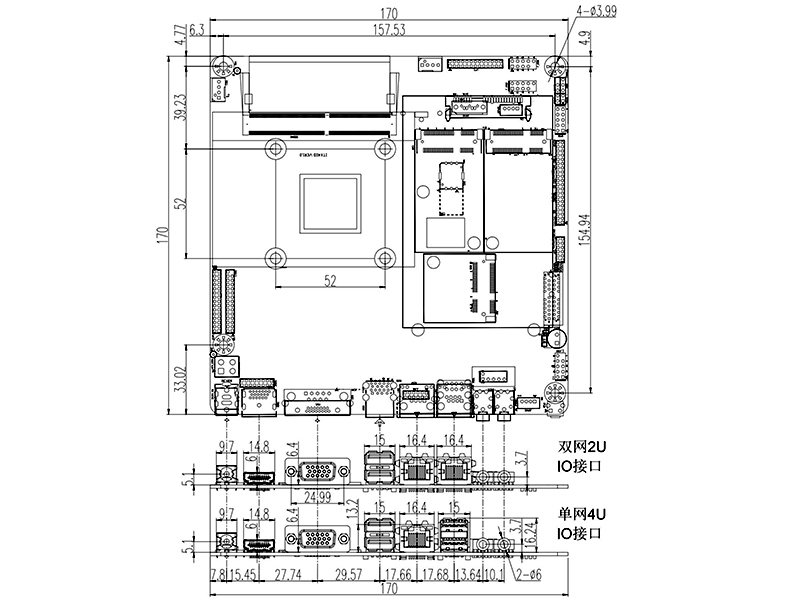

尺 寸

170mm x 170mm

1

AOS-ITXJ40D VER1.1

J4125

4

2.0G

DDR4

1

1

1

/

1

8

/

1

2 / 1

12V
