12核21.7GHz

12核2.1GHz

Intel® Alderlake -U Pentium/Celeron/I3/I5/I7系列低功耗处理器

内  存

2* SO-DIMM内存插槽,支持双通道2133MHz DDR4 内存,最大支持16GB

显  示

集成Intel® UHD Graphics（视具体的CPU型号所支持）

1* VGA接口或DP接口（支持4K 60Hz），1*HDMI接口，1*LVDS或eDP接口（二选一，默认为LVDS）

支持VGA或DP、HDMI、LVDS或eDP同步/异步三显

网  络

2*千兆网卡（1个网络可选），支持网络唤醒/PXE

存  储

1* SATA3.0接口

1* M.2 2280/2242插槽

音  频

板载ALC662/ALC888 6声道高保真音频控制器，支持MIC/Line-out，功放（支持2欧5W双声道）

扩展插槽

1* Mini-PCIe插槽（半卡和长卡都支持）,支持WIFI/4G模块

1* M.2接口,支持WIFI模块

背板I/O接口

1* HDMI显示接口

1* VGA显示接口（和4K 60Hz DP接口二选一，默认为VGA接口）

2* USB2.0 接口（可选，和内置USB2.0排针二选一）

2* USB3.0 接口

2* RJ-45 千兆网络接口（其中LAN2与USB2.0接口为二选一）

1* Line out接口（绿色）、1* MIC接口（红色）

1* 一键还原开关（可选）

1* 12V DC电源输入接口

内置I/O接口

1* JHDMI接口 2*8Pin（与HDMI标准接口同信号，可选）

1* JVGA接口 1*12Pin（与DB15同信号）

1* LVDS接口 2*15pin,支持双通道24bit（和eDP二选一，默认）

1* 屏背光供电接口 1*6pin

1* eDP接口 2*15pin（和LVDS二选一，可选）

6* USB 2.0接口 2*5Pin（当支持单网时，支持4个USB2.0，且F_USB1和外置标准USB2.0二选一）

1* 前置音频接口 2*5pin

1* 功放接口 1*4pin

6* COM接口（其中COM2/COM3/COM4/COM5可支持RS485，可选做2个串口）

1* LPT接口

1* 硬盘供电接口1*4Pin

1* 4pin ATX电源接口

1* 前面板开关按钮和指示灯接口 2*5Pin

风扇接口

1*4pin CPU智能风扇接口，1*4pin系统智能风扇接口

GPIO

支持4路输入输出GPIO

BIOS

64Mb Flash ROM

看门狗

支持硬件复位功能(256级，0~255秒)

操作系统

Windows 8/Windows 10/Windows 11/Linux

电源类型

采用DC 12V电源供电

工作温度

60℃～-10℃

储存温度

-20℃～70℃

工作湿度

5%-95%相对湿度,无冷凝

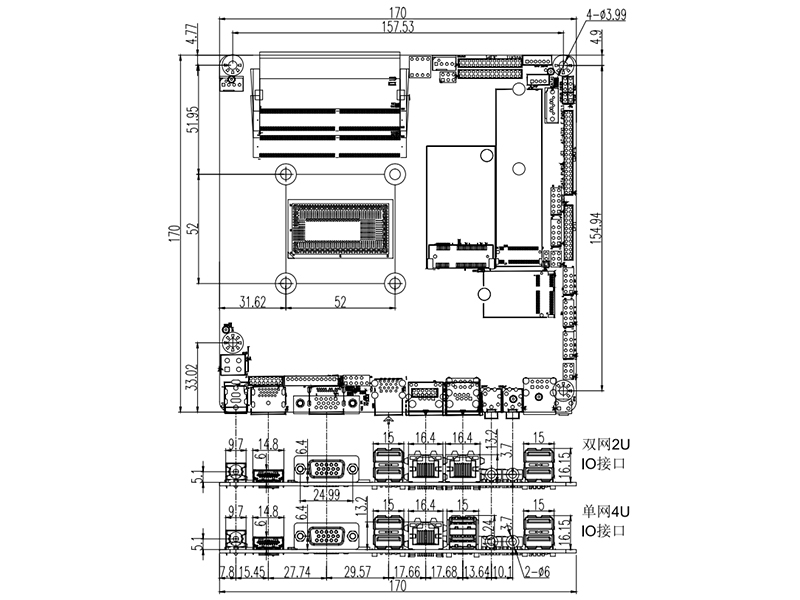

尺 寸

170mm x 170mm

1

AOS-ITXAL12U

I5-11240P

12

1.7G

2*DDR4

1

1

1

/

1

8

1

1

6 / 2

12V

2

I7-1260P

12

2.1G

2*DDR4

1

1

1

/

2

8

1

1

6 / 2

12V
