芯片组

Intel®

BIOS

AMI 32Mbit，支持无盘启动、网络唤醒、上电开机、看门狗等功能

内存

容量

1*DDR4内存槽，2666/2400MHz，内存最大支持16GB

存储

SATA接口

NVME M.2接口

1×SATA3.0

1×M.2（NVME)

显示

输出

1*HDMI +1*VGA（HDMI)+1*LVDS，支持同步或异步显示

1 ×HDMI   （最大支持分辨率：3840x2160 30HZ）

1 × VGA   （最大支持分辨率：4096×2160）

1*LVDS

网络

芯片

SIM

2×10/100/1000M（2* LAN）Intel i225/i2262.5G网口

1*SIM

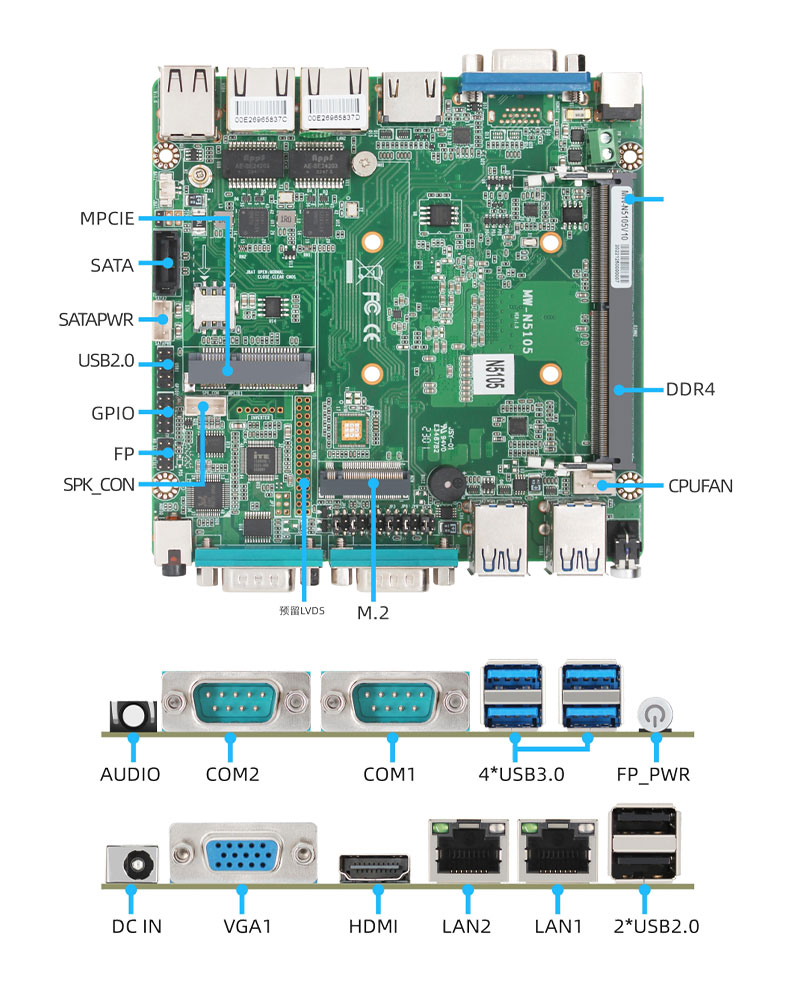

I/O

USB 3.0

USB2.0

COM

MPCIE

AUDIO

4*USB 3.0

2*USB 2.0

2*COM（COM1-2支持RS232/485）

1*MPCIE（WIFI/3G/4G通讯模块）

1*AUDIO

板载功能

FP

GPIO

CPUFAN

SPK

USB2.0

1*FP2*4Pin

1*GPIO2*5Pin

1*CPUFAN1*4Pin

1*SPK_CON1*4Pin

2*USB2.02*5Pin

电源

输入

DC12V直流输入，凤凰端子2Pin供电

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

尺寸

120mm (L) x 120mm (W)

环境

温度

湿度

工作温度：0°C ~50°C   储存温度：-20~70°C

5%~90% 无冷凝

操作系统

版本

Windows 10/Windows 11/ Linux

AOS-N12N5102L2CM

N5105
