芯片组

海光 C86-4G 平台芯片组（SOC 集成）

BIOS

采用国产自主 BIOS，主流为昆仑 BIOS与百敖（ByoSoft）BIOS，均为 UEFI 标准、适配信创生态，支持无盘启动、网络唤醒、上电开机、看门狗等功能

内存

容量

4 × U-DI MM 5200Mbps DDR5内存插槽 ，最高支持128G内存

存储

M.2接口

SATA接口

1 × M.2 2280 SSD插槽 ，支持PCIE4.0 × 4 ，可选256G/512G/1TB/2TB NVME SSD

1 × M.2 2280 SSD插槽 ，支持SATA3.0 ，可选256G/512G/1TB/2TB NVMe/SATA SSD

3 × 2.5/3.5寸 HDD ，最大支持4TB

显示

显示插槽

支持PCIe Gen4 X16 ，可拓展独立显卡

网络

芯片

1 × 10/100/1000M以太网接口 ，支持网络唤醒

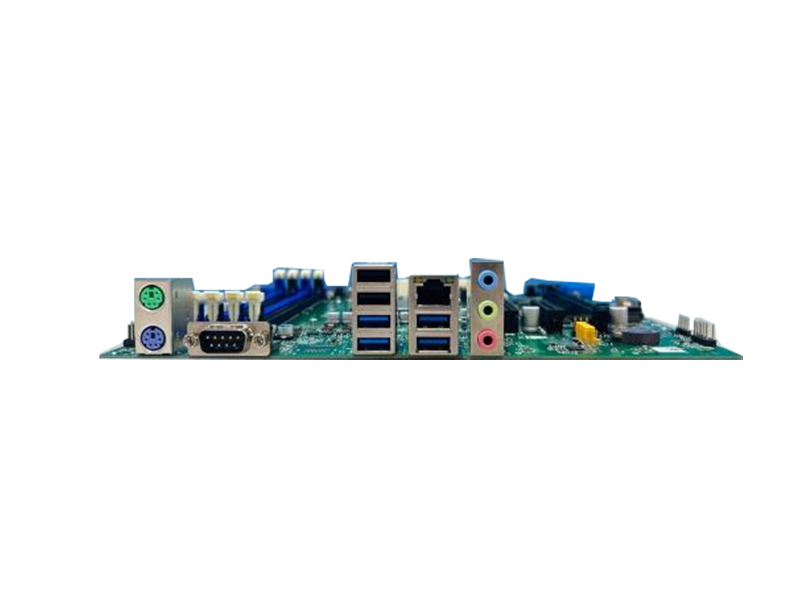

I/O

USB接口

内置插针

串口

PS/2插针

PCIe拓展接口

HDD接口/光驱ODD

加密模块

音频接口

4 × USB3.0 Type-A接口（5Gbps）

2 × USB2.0 Type-A

2 × 2*5N 9Pin插针, 支持3 × USB2.0（其中一组Header仅支持1 × USB2.0）

2 × 2*10N 19Pin插针, 支持4 × USB3.2 Gen1（5Gbps）

IO端口： 1 × COM（支持RS232）

2 × PS/2接口（下紫+上绿） ，二合一

1 × PCIe4.0 × 16 Slot（16Lanes）

1 × PCIe4.0 × 16 Slot（4Lanes）

1 × PCIe3.0 × 4 Slot（1Lanes）

1 × PCIe3.0 × 1 Slot（1Lanes）

3 × SATA3.0

1 × 2*7Pin金针插座 TCM接口

1 × Line-out ， 1 × Mic-in ， 1 x Line-in ，支持5.1声道输出

1 × Audio音频插针 ，2*5Pin Header ，支持Line out + Mic in

板载功能

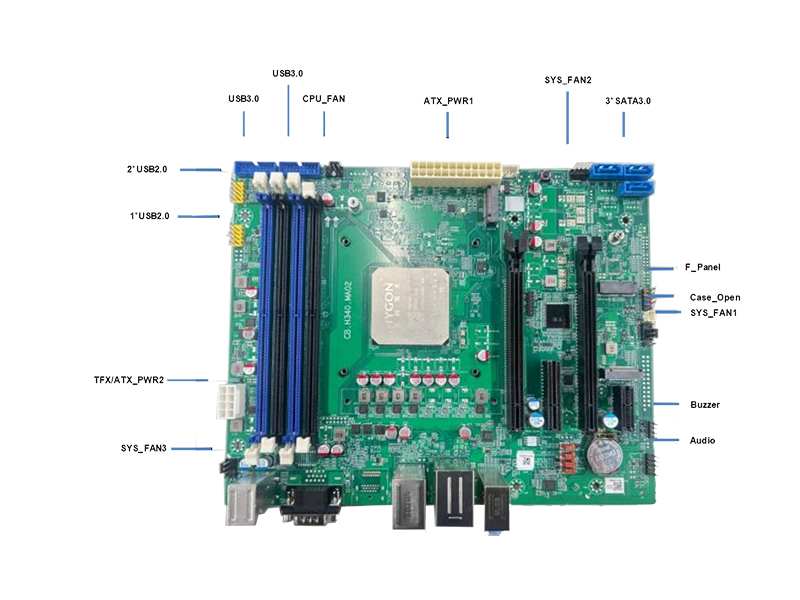

其他接口/功能

1 × M.2 2230 ，支持Wi Fi6&BT5.2模块 ，可支持PCIE无线网卡

1 × AT/ATX ，支持上电自启

1 × Case-Open插针 ，2Pin

1 × 2*5N9Pin F_Panel Header ，支持前置小板按键&指示灯

1 × CPU风扇4Pin 插针； 3 × SYS风扇4Pin 插针

1 × OS Recovery 按键

1 × 蜂鸣器插针

供电

供电方式

ATX24&8Pin

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

尺寸

244mm (L) x 195mm (W)

环境

温度

湿度

工作温度：0-40°C   储存温度：-20~60°C

5%~90% 无冷凝

操作系统

版本

支持国产操作系统桌面版(统信UOS和银河麒麟)

AOS-SSHG346C1J

海光4号3450 ，8核 ，主频3.6GH
