芯片组

Intel® H610/B660/Q670

BIOS

AMI 32Mbit，支持无盘启动、网络唤醒、上电开机、看门狗等功能

内存

容量

8GB SO-DIMM DDR5 4800MHz memory ,  Max.64GB

存储

M.2接口

SATA接口

MINI PCIE

集成显卡输出

输入

采集卡输入

128G SSD  NGFF/NVME

HDD可选

1X M.2 Mini PCIE

HDMI +DP+LVDS单显 ，双显,三显（同/异步显示）

1 × HDMI2.0   （最大支持分辨率：3840x2160）

1 ×LVDS  （最大支持分辨率：1920x1080）

1  ×  DP1.4   （最大支持分辨率：3840x2160/7860*4320）

1 x DP IN(可选)

1 x HDMI IN+VGA IN(可选)

显示

独立显卡输出

独立显卡可选型号与显示输出通道

根据不同的显卡进行显示输出

HDMI+HDMI+HDMI+DP单显 ，双显,三显,四显,6显（同/异步显示）

1 × HDMI   （最大支持分辨率：3840x2160）

  1  ×  DP   （最大支持分辨率：3840x2160/7860*4320）

GTX730 2-4GB(HDMI/HDMI/HDMI/HDMI)

RX550 4GB(HDMI/HDMI/HDMI)

RX580 4GB(HDMI/HDMI/HDMI/HDMI/HDMI)

GTX1050TI 4GB(HDMI/HDMI/HDMI/HDMI)

GTX1650 4GB(HDMI/HDMI/DP/HDMI)

GTX1060 6GB(2*HDMI/2*DP)

GTX1070 8GB(1*HDMI/3*DP )

GTX1080 8GB(1*HDMI/3*DP )

RTX3050 6GB(1*HDMI/3*DP)

RTX3050 8GB(1*HDMI/3*DP )

RTX3060 6-12GB(1*HDMI/3*DP)

RTX3070 8GB(1*HDMI/3*DP )

RTX3080 16GB(1*HDMI/3*DP )

RTX4060 8GB(1*HDMI/3*DP )

A1000 4G(DP/DP/DP/DP)

A2000 8G( DP/DP/DP/DP )

T1000 4G( DP/DP/DP/DP )

P1000 4G( DP/DP/DP/DP )

P2000 4G( DP/DP/DP/DP )

P3000 6G( DP/DP/DP/DP )

拼接方式

单台设备可任意组合多种拼接模式：横屏/竖屏/田字形，且支持以环出的形式大规模级联和并联使用。

最大整屏开4窗，且支持多种开窗模式（单画面、双画面画中画、双画面画边画、四画面分割），可任意分配输入源通道至开窗画面中

输入支持整屏90°旋转（仅单画面模式支持），输出支持首行180°旋转（仅在拼接模式为两行的情况下支持）

不拉伸，不变形，无需对输入源进行压缩处理，画面清晰

网络

芯片

WIFI

1-2 × RTL8111E  10/100/1000M（RJ45 LAN）

1 x WIFI Module support 802.11b/g/n （M.2 PCIE half card）

I/O

USB 3.0

USB 2.0

COM

Power button

LED灯

音频

6x USB3.0

4× USB2.0

1x COM(最多支持6组COM口)

1 × power button

            1 x 电源指标灯&1x硬盘指标灯

1 × LINE-OUT &  MIC-IN ，集成6声道音效ALC662声卡芯片

电源

输入

额定功耗

DC  19V

90-350W

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

尺寸

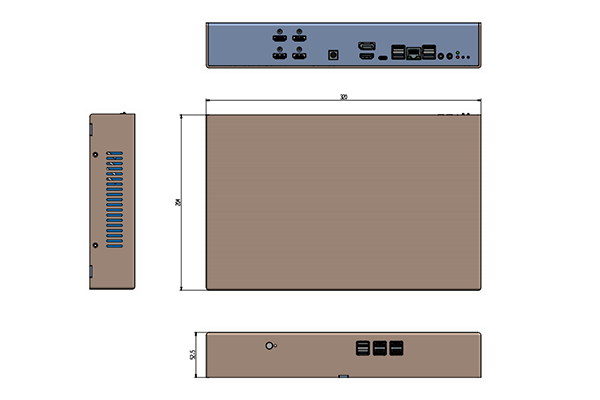

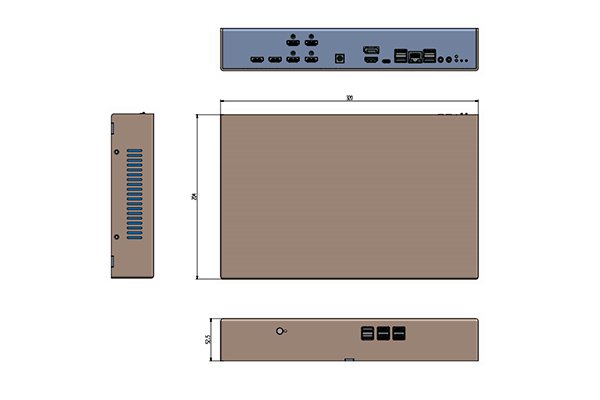

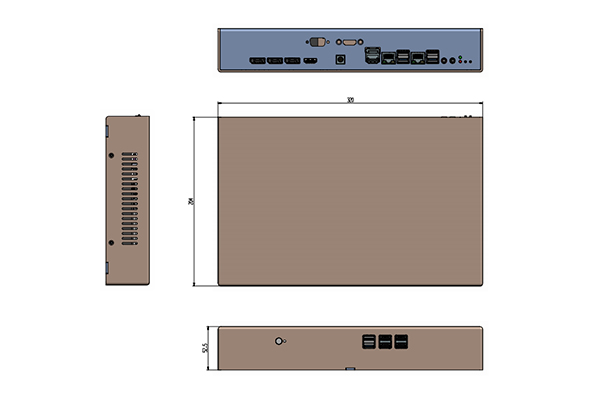

320mm (L) x 204mm (W) x 52.5mm (H)

环境

温度

湿度

工作温度：0°C ~50°C   储存温度：-20~70°C

5%~90% 无冷凝

操作系统

版本

Windows 10/Windows 7 / windows8 / Linux

AOS-SDH61C81S74D

Intel Celeron GXXXX  X.XGHz(2核)   8G内存  128G SSD  GTX730 2G 4屏拼接

Intel Celeron GXXXX  X.XGHz(2核)   8G内存  128G SSD  RX580 4G 6屏拼接

AOS-SDH61D81S56D

Intel Pentium GXXXX  X.XGHz(2核)   8G内存  128G SSD  GTX730 4G 4屏拼接

Intel Pentium GXXXX  X.XGHz(2核)   8G内存  128G SSD  RX550 4G  4屏拼接

AOS-SDH62I81SX4D

AOS-SDH63I81SX6D

AOS-SDH64I81SX6D

Intel Core i3-12100   3.3GHz(4核)   8G内存  128G SSD

Intel Core i3-13100   3.4GHz(4核)   8G内存  128G SSD

Intel Core i3-14100   4.7GHz(4核)   8G内存  128G SSD

AOS-SDH62F81SX4D

AOS-SDH63F81SX6D

AOS-SDH64F81SX6D

Intel Core i5-12400   2.5GHz(6核)   8G内存  128G SSD

Intel Core i5-13400   2.5GHz(10核)   8G内存  128G SSD

Intel Core i5-14400   4.7GHz(10核)   8G内存  128G SSD

AOS-SDH62J81SX4D

AOS-SDH63J81SX6D

AOS-SDH64J81SX6D

Intel Core i7-12700  2.1GHz(12核)    8G内存  128G SSD

Intel Core i7-13700  2.1GHz(16核)    8G内存  128G SSD

Intel Core i7-14700  5.4GHz(20核)    8G内存  128G SSD

AOS-SDH62H81SX4D

AOS-SDH63H81SX6D

Intel Core i9-12900  2.4GHz(16核/24线程)   8G内存 128G SSD

Intel Core i9-13900  2.0GHz(24核/32线程)    8G内存 128G SSD
