CPU

Intel® Core™ i7/i5/i3/Pentium®/Celeron® 超低电压低功耗处理器

芯片组

Intel® SoC

BIOS

AMI BIOS

内存

2 x SO-DIMM DDR4 2666/2933/3200MHz，最大容量64GB

显示

提供1 x DVI-D，1 x HDMI显示接口

网络

2 x Intel® i210，1 x Intel® i226网卡

存储

1 x mSATA，1 x m.2 M-Key SATA 2242/2280 SSD

可选256K、512K、1M容量的非易失性铁电存储器

可选2.5寸或3.5寸硬盘

USB

默认2 x USB3.2 Gen1，2 x USB2.0，1 x USB2.0 TYPE-A内置

COM

1 x COMRS232，1 x COMRS485，接线端子形式

扩展接口

1 x miniPCIE接口，支持Wifi、4G模块，1 x M.2 E-Key支持WiFi，1 x M.2 B-Key持4G/5G模组

GPIO

可选8路GPIO，4DI/4DO，NPN 型

接线端子

IO面板预留3.5mm 2 x 2pin锁固型接线端子，可出厂前预定义，默认Remote SW和Power Led

看门狗

Watchdog复位功能，支持1~255秒系统重启

其他

2 x 可编程指示灯

电源接口

DC 24V直流供电，3PIN 5.08接线式电源端子

无风扇设计

封闭式无风扇机身散热，杜绝传统内置散热风扇及其灰尘造成的故障隐患

温控辅助

散热风扇

可选外置温控辅助风扇，温度不高时风扇怠速运行，温度升高时风扇转速同时提高，直至全速运行，且易拆卸易维护

针对高温、封闭环境，外置温控辅助散热风扇参与辅助散热，强化散热，提高系统运行舒适性，增强系统稳定性

操作系统

Windows 7/10/11/各种版本的Linux

工作环境

工作温度：-20°C ~60°C

存储温度：-40°C ~85°C

工作湿度：5% ~95%（工作，无冷凝）

振动 配SSD：5Grms/5~500Hz/随机；

冲击 配SSD：50G/半正弦/持续11ms；

EMC/认证

CE/FCC

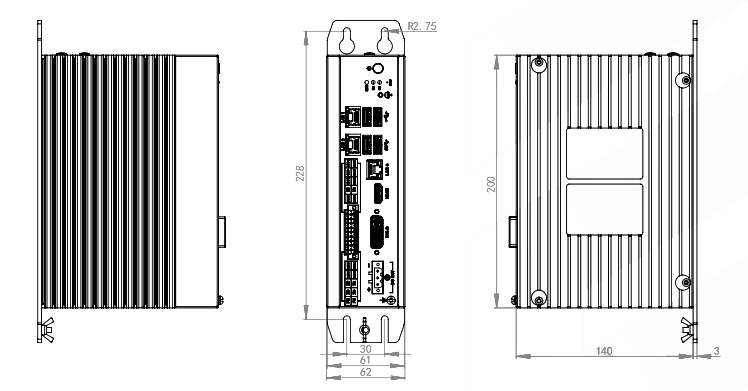

尺寸

200mm(L)×140mm(W)x62mm(H)

I7-1195G7

四核

2.9G

5.0G

28W

I7-1165G7

四核

2.8G

4.7G

28W

I7-1185G7

四核

3.0G

4.8G

28W

I7-1185G7E

四核

1.8G

4.4G

15W

I7-1185GRE

四核

1.8G

4.4G

15W

I5-1155G7

四核

2.5G

4.5G

28W

I5-1135G7

四核

2.4G

4.2G

28W

I5-1145G7

四核

2.6G

4.4G

28W

I5-1145GRE

四核

1.5G

4.1G

15W

I5-1145G7E

四核

1.5G

4.1G

15W

I3-1125G4

四核

2.0G

3.7G

28W

I3-1115G4

双核

3.0G

4.1G

28W

I3-1115GRE

双核

2.2G

3.9G

15W

I3-1115G4E

双核

2.2G

3.9G

15W

I7-10710U

六核

1.1G

4.7G

15W

I7-10510U

四核

1.8G

4.9G

15W

I5-10210U

四核

1.6G

4.2G

15W

I3-10110U

双核

2.1G

4.1G

15W

I7-8665U

四核

1.9G

4.8G

15W

I7-8569U

四核

2.8G

4.7G

28W

I7-8565U

四核

1.8G

4.6G

15W

I7-8559U

四核

2.7G

4.5G

28W

I7-8557U

四核

1.7G

4.5G

15W

I5-8365U

四核

1.6G

4.1G

15W

I5-8279U

四核

2.4G

4.1G

28W

I5-8269U

四核

2.6G

4.2G

28W

I5-8265U

四核

1.6G

3.9G

15W

I5-8260U

四核

1.6G

3.9G

15W

I5-8259U

四核

2.3G

3.8G

28W

I5-8257U

四核

1.4G

3.9G

15W

I3-8145U

双核

2.1G

3.9G

15W

I3-8140U

双核

2.1G

3.9G

15W

I3-8109U

双核

3.0G

3.6G

28W

I7-7500U

双核

2.7G

3.5G

15W

I7-6500U

双核

2.5G

3.1G

15W

I5-7200U

双核

2.5G

3.1G

15W

I5-6200U

双核

2.3G

2.8G

15W

I3-7100U

双核

2.4G

/

15W

I3-6100U

双核

2.3G

/

15W

3965U

双核

2.2G

/

15W

3955U

双核

2.0G

/

15W

3865U

双核

1.8G

/

15W

3855U

双核

1.6G

/

15W

定义

PE

X3

X2

CAN1

GND

CAN1

L

CAN1

H

X1

485

GND

485-

485+

序号

11

12

13

14

15

16

17

18

19

20

定义

PE

X3

X2

CAN2

GND

CAN2

L

CAN2

H

X1

232

GND

232T

232R

1

主机

1台

2

挂耳（若选择）

1套

3

电源适配器（若选择）

1个

4

2x10pin 3.5mm信号端子插头

1个

5

三孔品字尾1.5M国标电源线（若选择）

1条

6

1.5米黄绿接地线

工控机端M3、用户机柜端M6圆环线鼻子

1条

7

合格证

1张
