CPU

Intel® Core™ i7/i5/i3/Pentium®/Celeron® 超低电压低功耗处理器

芯片组

Intel®  SoC

BIOS

AMI BIOS

内存

1 x SO-DIMM DDR4 2666/2933/3200MHz，最大容量32GB

显示

提供HDMI显示接口，Intel® HD Graphics 显示核心

网络

4 x Intel i210AT千兆网卡，支持网络唤醒和PXE无盘启动功能，支持运动控制实时性要求

存储

1 x m.2 2280 SATA/NVMeX2 SSD固态硬盘位，可选1 x 2.5寸硬盘位

USB

2 x USB3.2，2 x USB2.0

COM

2 x COM，COM1支持RS232/485模式，COM2支持RS485模式

CAN

可选2 x CAN

扩展插槽

1 x m.2 2230 E-Key，支持WIFI模块，1 x m.2 3052 B-Key，支持4G/5G模块等，带SIM卡座，可选1 x PCIEx1插槽

音频

无

GPIO

可选16路GPIO

看门狗

Watchdog功能，支持1~255秒系统重启

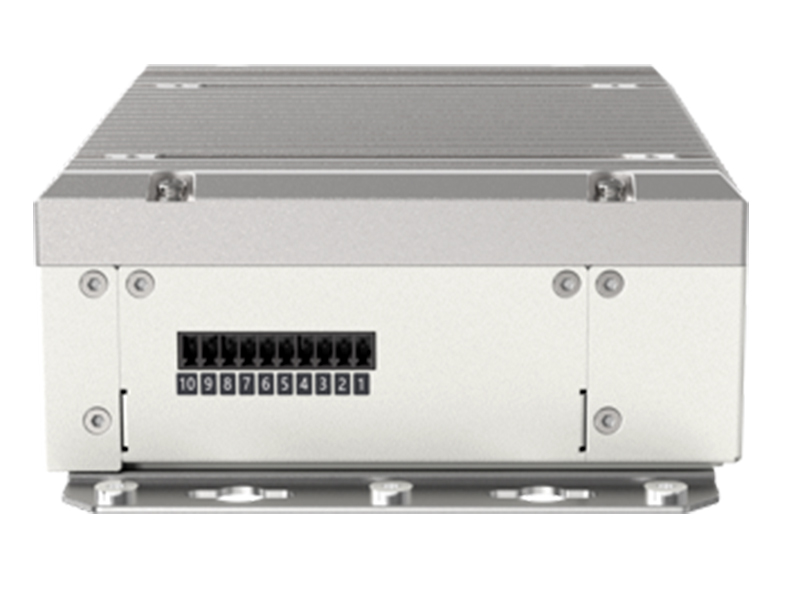

接线端子

机器顶部预留10pin锁固型接线端子

电源接口

DC 24V供电，接线式锁固型电源端子

无风扇散热

机身封闭，依靠铝型材机身散热，杜绝传统内置散热风扇及机器内部进灰尘造成的故障隐患

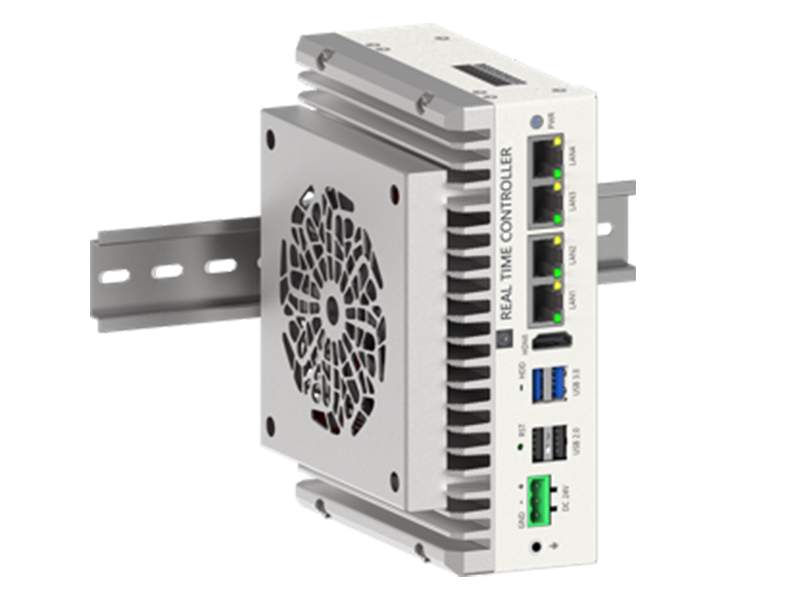

温控辅助

散热风扇

可选外置温控辅助风扇，温度不高时风扇怠速运行，温度升高时风扇转速同时提高，直至全速运行，且易拆卸易维护

针对高温、封闭环境，外置温控辅助散热风扇参与辅助散热，强化散热，提高系统运行舒适性，增强系统稳定性

操作系统

Windows 10/11/各种版本的Linux

工作环境

工作温度：-20°C ~60°C

环境湿度：0% ~95%

振动 配SSD：5Grms/5~500Hz/随机；

冲击 配SSD：50G/半正弦/持续11ms；

EMC/认证

CE/FCC

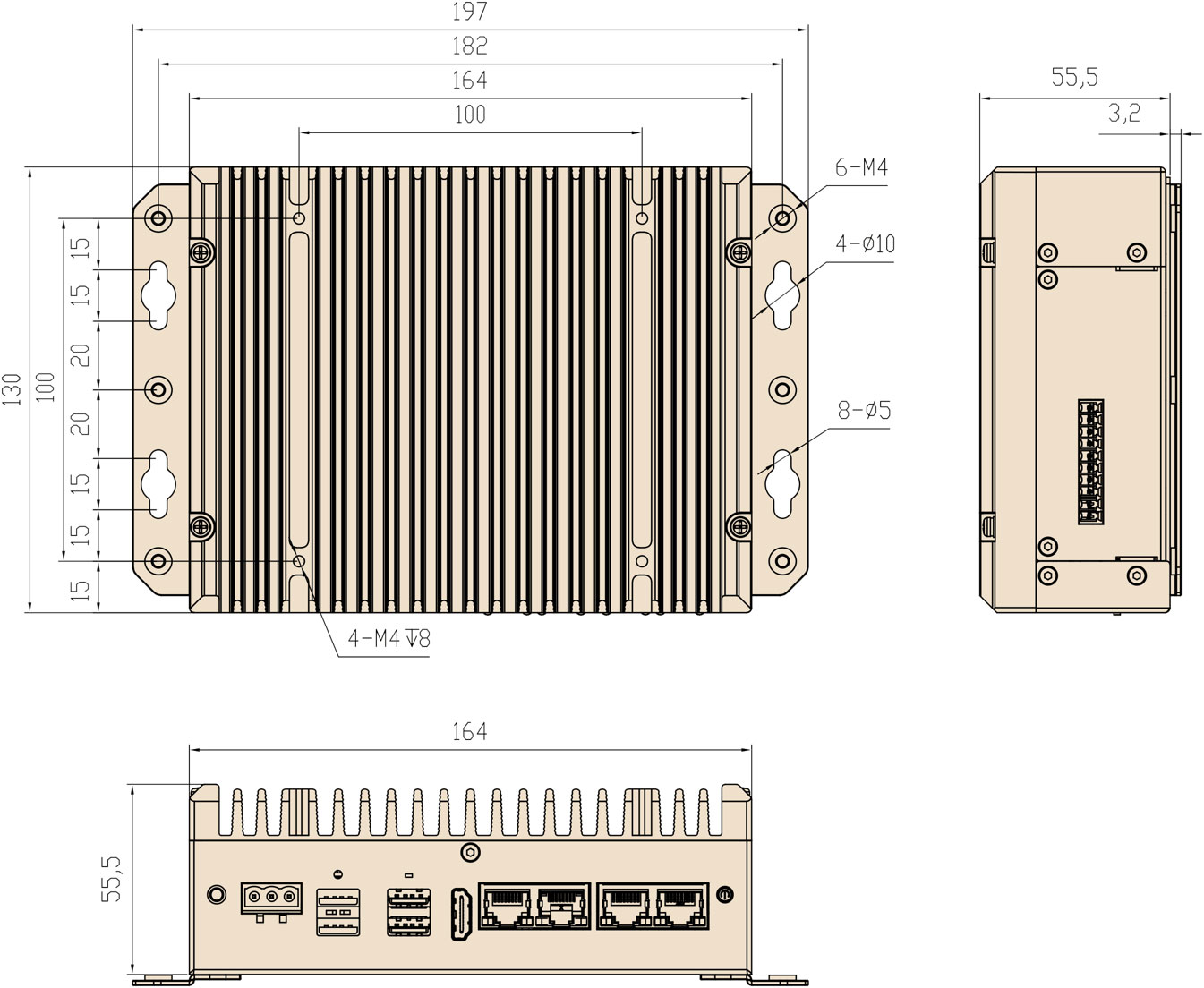

尺寸

197mm(L)×130mm(W)x55.5mm(H)

I7-12650H

十核

2.5G

4.7G

45-115W

I5-12450H

八核

2.0G

4.4G

45-95W

I7-1255U

十核

1.7G

4.7G

15-55W

I5-1245U

十核

1.6G

4.4G

15-55W

I5-1235U

十核

1.3G

4.4G

15-55W

I7-1195G7

四核

2.9G

5.0G

28W

I7-1165G7

四核

2.8G

4.7G

28W

I7-1185G7

四核

3.0G

4.8G

28W

I7-1185G7E

四核

1.8G

4.4G

15W

I7-1185GRE

四核

1.8G

4.4G

15W

I5-1155G7

四核

2.5G

4.5G

28W

I5-1135G7

四核

2.4G

4.2G

28W

I5-1145G7

四核

2.6G

4.4G

28W

I5-1145GRE

四核

1.5G

4.1G

15W

I5-1145G7E

四核

1.5G

4.1G

15W

I3-1125G4

四核

2.0G

3.7G

28W

I3-1115G4

双核

3.0G

4.1G

28W

I3-1115GRE

双核

2.2G

3.9G

15W

I3-1115G4E

双核

2.2G

3.9G

15W

I7-10710U

六核

1.1G

4.7G

15W

I7-10510U

四核

1.8G

4.9G

15W

I5-10210U

四核

1.6G

4.2G

15W

I3-10110U

双核

2.1G

4.1G

15W

I7-8665U

四核

1.9G

4.8G

15W

I7-8569U

四核

2.8G

4.7G

28W

I7-8565U

四核

1.8G

4.6G

15W

I7-8559U

四核

2.7G

4.5G

28W

I7-8557U

四核

1.7G

4.5G

15W

I5-8365U

四核

1.6G

4.1G

15W

I5-8279U

四核

2.4G

4.1G

28W

I5-8269U

四核

2.6G

4.2G

28W

I5-8265U

四核

1.6G

3.9G

15W

I5-8260U

四核

1.6G

3.9G

15W

I5-8259U

四核

2.3G

3.8G

28W

I5-8257U

四核

1.4G

3.9G

15W

I3-8145U

双核

2.1G

3.9G

15W

I3-8140U

双核

2.1G

3.9G

15W

I3-8109U

双核

3.0G

3.6G

28W

I7-7500U

双核

2.7G

3.5G

15W

I7-6500U

双核

2.5G

3.1G

15W

I5-7200U

双核

2.5G

3.1G

15W

I5-6200U

双核

2.3G

2.8G

15W

I3-7100U

双核

2.4G

/

15W

I3-6100U

双核

2.3G

/

15W

3965U

双核

2.2G

/

15W

3955U

双核

2.0G

/

15W

3865U

双核

1.8G

/

15W

3855U

双核

1.6G

/

15W

I5-4300U

双核

1.9G

2.9G

15W

I3-5005U

双核

2.0G

/

15W

I3-4030U

双核

1.9G

/

15W

1

RX1/485+1

可设置232/485模式

2

TX1/485-1

3

GND

4

485+2

485模式

5

485-2

6

GND

7

UPS+

为DI输入，检测UPS电平

8

UPS-

9

GND

远端开关

10

SW+
