AOS-OPSCHPLDI

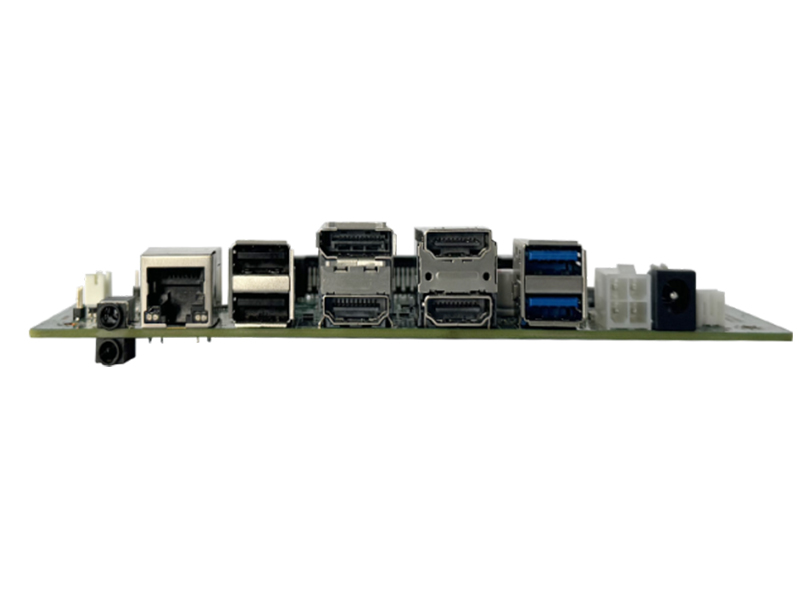

产品介绍：
规格参数
显示 | JLVDS1 JS1-6
HDMI IN | 1 ×LVDS1/DP（可选） 1 ×HDMI out 1 ×HDMI IN(采集) 1 ×HDMI IN(信号源切换) | ||
I/O | USB2.0 USB 3.0 网口 开关 JUART1 J-SW1 JP9 JP10 JINCN1 JGHOST1 JPWRLED1 JDET OPS接口 音频
| 5× USB2.0， 1xUSB3.0 1XRJ45千兆网口(与双层USB2.0可选) 1XPOWER开关 1×COM TTL（4pin 插针，2.0间距，信号定义：VCC(5V) GND U-TX U-RX） 1× 开关插针/复位（信号定义：PS-ON，GND；REST,GND） 1X3PIN 3.3V/5V供电可选(信号定义：3.3V（1-2）,5V(2-3)) 1X2PIN 12V供电(信号定义：12V(1-2)JP9配合根据屏幕要求进行选择电压) 1X6PIN 高压板供电(信号定义：19V 19V PWM BLK_EN GND GND) 1X2PIN 一键还原 1X2PIN 电源指示灯 1X2PIN (信号定义：FAN_CTRL LED_DET) OPS 80 pin 1 × LINE-OUT 3.5/line in 标准接口，支持双声道输出
| ||
电源 | 输入 | DC JACK (19V, 2.5mm内径) 板载4pin插座 （12 ～ 19V） | ||
物理参数 | 尺寸 | Thin Mini-ITX，170x63mm | ||
环境 | 温度 湿度 | 工作温度：0°C ~60°C 储存温度：-20~70°C 5%~90% 无冷凝 | ||
订购信息
销售型号 | 说明 |
AOS-OPSCHPLDI | 5个USB2.0,1个USB3.0, HDMI+DP/LVDS显示可选，3W功放 |
AOS-OPSCHPLDI RJ45网口,2*HDMI IN,3个USB2.0,1个USB3.0,HDMI+DP/LVDS显示可选，3W功放

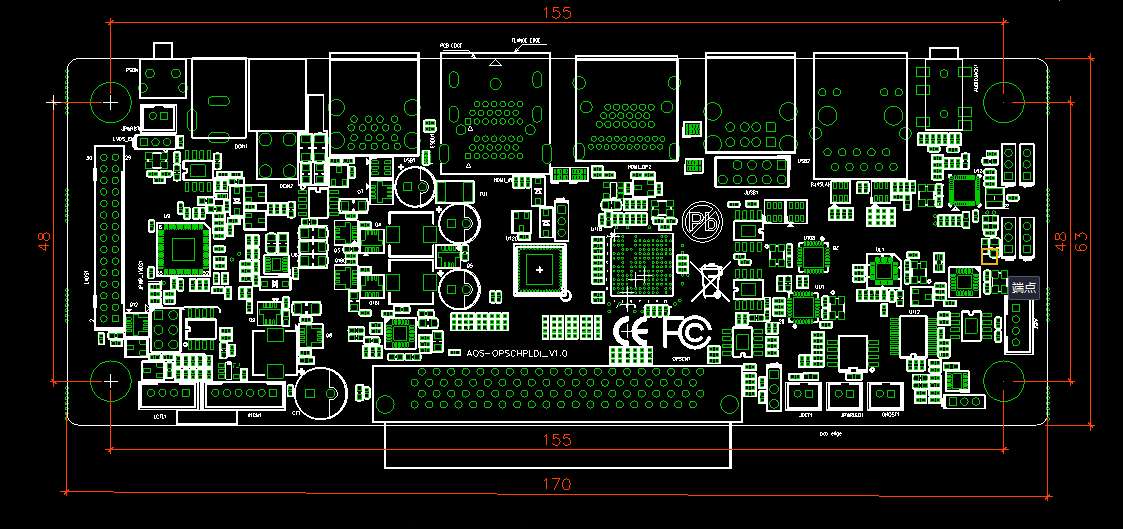

尺寸结构图
